Evolution norme NF C13-200 v2018 : impacts pour la protection incendie transformateurs ?

Accueil / Actualités / Evolution norme NF C13-200 v2018 : impacts pour la protection incendie transformateurs ?

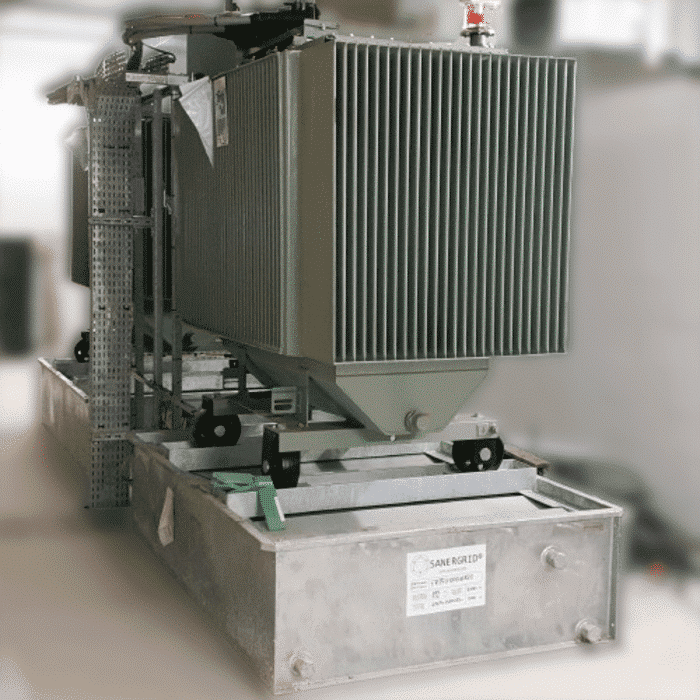

  • Installation en intérieur d'un transformateur électrique sur bac de rétention ERT-FW, coupe-feu, acier galvanisé à chaud, poutres fixes sens largeur
    Transformateur électrique posé sur bac ERT-F-W, volets coupe-feu, acier galvanisé à chaud, poutres fixes sens largeur
  • Test anti-feu sur bac de rétention ERT-F-W pour risque incendies des huiles diélectriques
    Test du dispositif d’extinction des volets coupe-feu EXTICOV CCF des bacs ERT-FW

Pour les domaines HTA et de la distribution

  1. Tout transformateur installé à l’extérieur de puissance inférieure ou égale à 1250 kVA, doit être muni d’un bac de rétention simple contenant au minimum 100% de son volume d’huile (BDRSA, BDRG2, TRT et TRFLEX)
  2. Un bac anti-feu à contenance intégrale équipé d’un dispositif d’extinction naturelle rapide du diélectrique devient obligatoire pour tout transformateur installé en intérieur quelle qu’en soit la puissance et jusqu’à 40 MVA (ERT, ERTF et ERT MODULO)
  3. En cas d’exposition aux eaux de pluie, toutes les précautions doivent être prises pour que les réservoirs de récupération ne se remplissent pas d’eau ou que celle-ci soit évacuée (SPI, PETRO PIT, PETRO PIPE, PETRO BARRIER, PETRO PLUG)
  4. Les transformateurs secs enrobés doivent être équipés de sondes thermiques assurant leur protection contre les échauffements, par coupure automatique de l’alimentation du primaire. Si des transformateurs secs F1 sont installés, aucune mesure de protection contre l’incendie n’est nécessaire (TrafoELETTRO et SGB)

Pour les domaines de puissance HTA/HTB

  1. Passé 40 MVA, le transformateur doit être équipé d’une fosse ou d’un bac de récupération devant avoir une contenance minimale de 20% de la quantité du liquide du transformateur et être équipé d’un dispositif d’extinction rapide et naturelle du diélectrique… (EXTICOV et LHD)
  2. … ce bac de récupération devra être connecté à un réservoir de récupération séparé (fosse déportée) de capacité au moins égale à celle du transformateur de la capacité la plus élevée, lorsque commun à plusieurs transformateurs. (DEPOSIT)
  3. Le transformateur doit être installé à une distance de sécurité G du bâtiment. Le Tableau 42A de la norme donne des valeurs minimales. Lorsque la distance de sécurité G ne peut pas être respectée, une paroi résistante au feu au minimum EI 60 ou REI 60 doit être mise en œuvre conformément aux dispositions décrites dans la norme. (CERBERO)
