BDRG-2 Cubeto de retención simple con 2 fachadas amovibles
0,00 €
Cubeto para transformador eléctrico

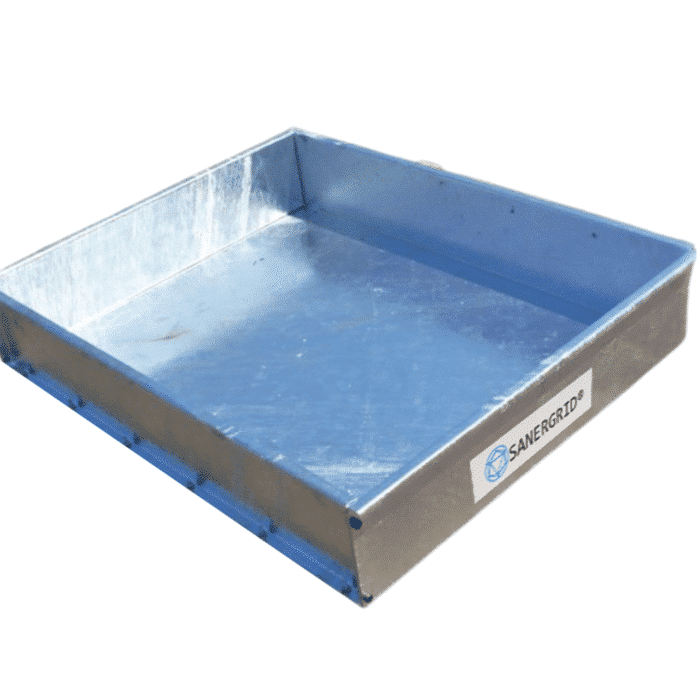

La gama BDRG-2 comprende varias referencias normalizadas de cubetos monobloque amovibles con 2 fachadas amovibles (1 ancho, 1 largo). La gama BDRG2 de SANERGRID® está diseñada para responder a las exigencias reglamentarias, técnicas y medioambientales de los transformadores eléctricos en aceite de 160 a 2500 kVA.
Descripción
Descripción

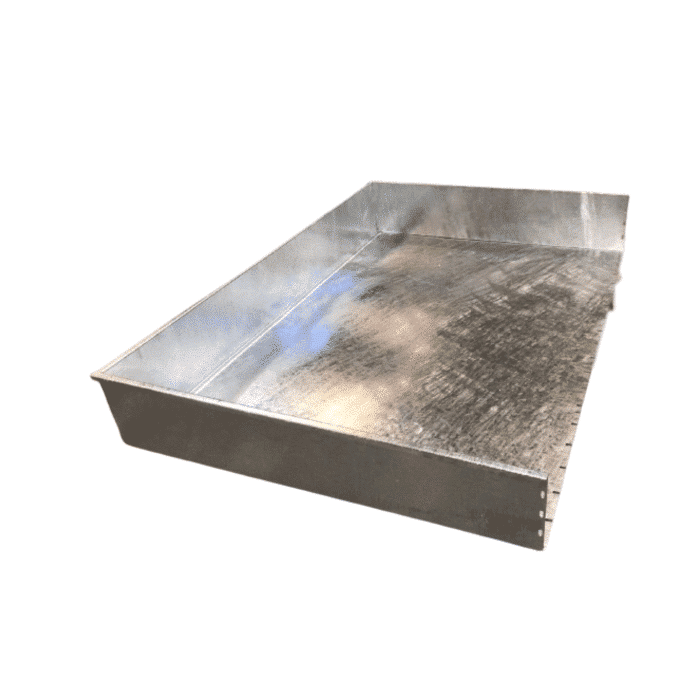

Descripción de la gama estándar BDRG2:
- Depósito de acero S235, espesor de chapa de 20 a 30/10

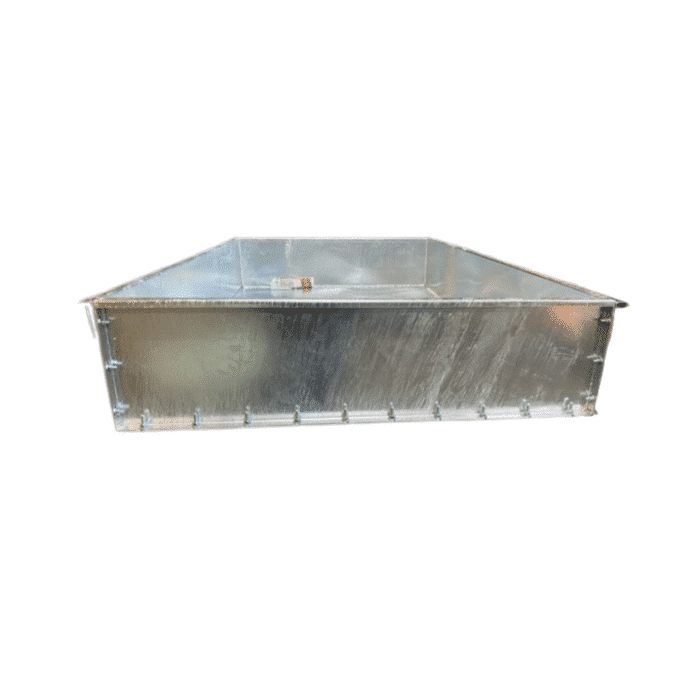

- 2 fachadas desmontables: 1 largo y 1 ancho para atornillar con tornillos de cabeza cilíndrica y contratuercas (suministrados)
- Junta técnica de silicona especial SILGRID™ resistente a altas temperaturas y aceite dieléctrico caliente en todas las partes desmontables del cubeto, que debe aplicarse tras la instalación del transformador en la cuba y el cierre de los frentes para garantizar la estanqueidad completa de la cuba.
- Inspección de calidad de la unidad antes de salir de fábrica, con las tolvas que llegan premontadas con sus pernos y tuercas preinstalados.
- Salida de tierra disponible en 2 puntos opuestos (terminal no suministrado)
- Soldadura hermética de doble cara, proceso de soldadura comprobado regularmente por organismos de inspección terceros mediante el método de líquidos penetrantes ARDROX 996 P2 o equivalente.
Por defecto, nuestros contenedores BDRG-2 están galvanizados en caliente para garantizar un rendimiento interno y externo superior al de la pintura C3. Están certificados como galvanizados en caliente de acuerdo con la norma ISO EN1461-2022.

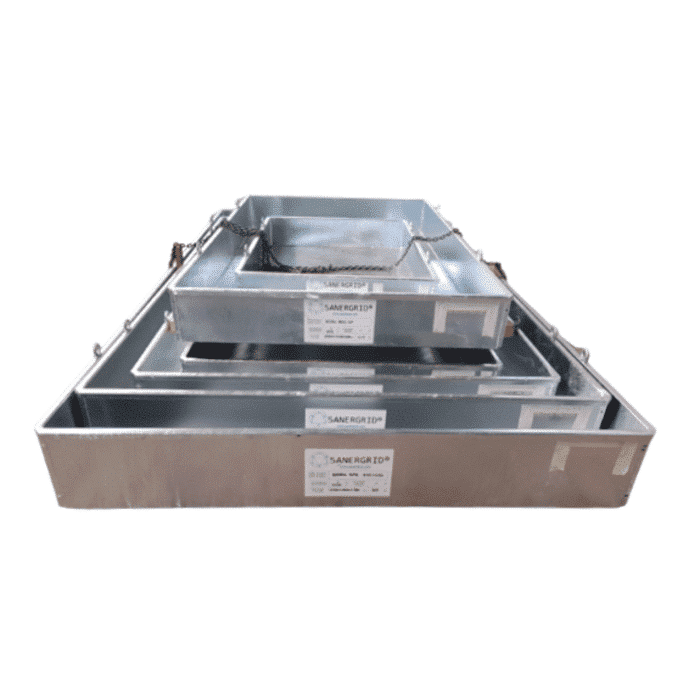

La gama BDRG-2 comprende 14 bandejas de goteo normalizadas para transformadores de distribución ECODESIGN Tier 2. Esto significa que se puede cumplir el volumen de retención requerido, así como la longitud y anchura de sus transformadores. Póngase en contacto con nosotros e indíquenos las dimensiones de su transformador.
Tenga en cuenta que desde la actualización AFNOR de 2021 sobre el NFC13200, las cubas de retención simples no equipadas con persianas cortafuego en el interior y cualquiera que sea la potencia, ya no están autorizadas. Le recomendamos que nos consulte si tiene problemas de altura o de dimensiones, y que se ponga en contacto con nuestro organismo de control, como APAVE, SOCOTEC u Bureau Veritas (u otro), para obtener las exenciones necesarias de sus organismos de seguros.
Accesorios y opciones
En función de la configuración de su proyecto, la gama BDRG puede evolucionar hacia varios diseños personalizados gracias a nuestra oficina de diseño interna y a nuestras plantas de fabricación especializadas:
- Adición de UPN enrollables dentro de la bandeja en longitud o anchura: gama BDRG-ROLL
- Diseño del cubeto con 4 fachadas desmontables: gama BDRSA
- Diseño del cubeto de goteo con 1, 3 ó 4 fachadas desmontables en función de las necesidades de instalación de su transformador en la bandeja de goteo BDRG: gama BDRG-SP
También hay disponibles varias opciones para aplicaciones especiales
- Kit PETRO PIT, cuando la bandeja se utiliza en el exterior para permitir el drenaje continuo del agua de lluvia. En este caso, recomendamos utilizar gamas de fachada TRT® totalmente soldadas.
- Almohadillas antivibración SANERVIB que se colocarán en el fondo del depósito para reducir el ruido y las vibraciones del transformador.
- Pistas interiores en UPN BDRG-ROLL
- Cambio del tratamiento de superficie a la clase de pintura C3, C4 o C5.
- Tratamiento anticorrosión galvánico C5H o CX en GALVAGRID®
- Soportes de bloqueo para ruedas de transformadores SANERBLOCK™
- Soporte para fijación al suelo.
Datos technicos
Información adicional
Condiciones de uso | exterior, interior |
---|---|
Material | acero |
Fachadas | Desmontable |
Resistencia al fuego | SÍ |
Uso y mantenimiento
Antes de instalar del cubeto:
- Asegúrese de que la superficie del suelo es lisa, plana, limpia y, sobre todo, lo suficientemente grande como para soportar el peso del transformador y el cubeto.
- Compruebe que el posicionamiento de los captadores de carga desde el suelo hasta la bandeja es adecuado, está alineado y correctamente dimensionado.
- Si los cubetos se almacenan en el exterior, deben vaciarse con regularidad y no manipularse con agua en su interior.
Instalación del cubeto:
El cubeto debe descargarse utilizando un equipo de manipulación adecuado. Una vez en su posición final, instale el transformador en el cubeto de retención, cierre los fachadas con pernos de cacerola y aplique el cartucho sellador de silicona SILGRID para garantizar un sellado completo.
Mantenimiento:
La inspección visual periódica del equipo debe abarcar los siguientes puntos:
- Estanqueidad en fachadas desmontables, pasamuros y accesorios y/o tacos correctamente atornillados si los hubiera.
- Integridad de las paredes del cubeto, sin deformaciones ni daños (golpes, impactos, óxido, etc.).
- Estado de envejecimiento de la capa protectora de galvanizado en caliente y posibles retoques.
- La frecuencia de estos controles depende de las limitaciones de cada lugar, en función de su grado de corrosión, suciedad, presencia de materia orgánica, etc.
Consulte el manual del usuario para más detalles. El incumplimiento de las buenas prácticas de funcionamiento y el tratamiento de anomalías y defectos sobre el terreno son responsabilidad del propietario del equipo.
Información adicional
Nuestros contenedores cumplen el reglamento europeo UE nº 548/2014 también conocido como ECODESIGN sobre la aplicación de la directiva 2009/125/CE, que establece los requisitos de diseño ecológico para la comercialización o puesta en servicio de transformadores de potencia mínima de 1 kVA utilizados en redes de transporte y distribución de electricidad de 50 Hz o para aplicaciones industriales. Se denominan ECODISEÑO Niveles 1 (2015) y ECODISEÑO Niveles 2 (2021).
Nuestra gama estándar de cubetos de contención de derrames SANERGRID BDRG2 cumple las normas y recomendaciones francesas, europeas e internacionales relativas a la contención de fluidos dieléctricos, la gestión del riesgo de incendio, la gestión de contaminantes y aguas pluviales en subestaciones de alta tensión y la protección de personas y bienes.
- Las normas francesas NF C13-100 y NF C13-200 previenen los riesgos eléctricos de sobreintensidades, problemas de puesta a tierra, incendios, cortocircuitos y rayos, así como la contaminación del suelo y del medio ambiente.
- La norma NF EN 61936-1, relativa al diseño e instalación de instalaciones eléctricas, que exige una retención estanca que represente el 100% del volumen de hidrocarburos utilizado, y proporciona las indicaciones necesarias para el predimensionamiento de los volúmenes y superficies de retención, las distancias y sistemas de seguridad contra incendios y la gestión de las aguas pluviales asociadas al almacenamiento de hidrocarburos al aire libre.
- Recomendaciones CIGRE 23-07 e IEEE 980 relativas al uso de cubiertas ignífugas para fosos y cubas de transformadores, así como orientaciones sobre el dimensionamiento previo de cubas y fosos de retención interiores y exteriores.
- Nuestros diques se diseñan y fabrican de acuerdo con las normas y estándares europeos de EUROCODE 3 (Cálculo de estructuras de acero).
- Nuestras plantas de fabricación cuentan con las certificaciones ISO 9001 para su proceso de gestión de la calidad e IS0 14001 para su proceso de gestión medioambiental, y todas ellas tienen su sede en Europa para fomentar las cadenas de suministro cortas y limitar las emisiones de carbono.
- Nuestros centros franceses y europeos nos permiten garantizar que todo nuestro acero procede de la producción europea, que se compone en más de un 50% de acero reciclado para limitar la sobreexplotación de los recursos y limitar las emisiones de carbono vinculadas a nuestras actividades de fabricación SANERGRID.
- Drenaje de aguas pluviales y contaminación por hidrocarburos cuando se utiliza al aire libre:
Gracias al sistema de filtrado de agua antihidrocarburos SPI, el depósito está vacío de agua la mayor parte del tiempo y listo para recibir hidrocarburos. En cumplimiento de la ley francesa de aguas (decreto 77-254), el agua vertida de los depósitos no está contaminada con más de 5 ppm de hidrocarburos, de acuerdo con la norma EN 858-1 («instalaciones de separación de líquidos ligeros»).
Los filtros SPI® se someten a pruebas periódicas en laboratorios independientes: SANERGRID Bureau Veritas informe certificado COFRAC I.D.: 003606/2776443/1/1/1 en 2015 (Francia), SPI Phoenix informes de laboratorio I.D.: AR67044 en 2002, 2004, 2005, 2009, 2018, 2022 (EE.UU.), TÜV informe Nr 2432974 en 2016 (Alemania), NUA informe -Z-11895-1/1-2016. (Lista no exhaustiva).
