Protection isolateurs électriques

Garantir la continuité de service sur un réseau électrique demande une attention constante aux détails. Parmi les composants les plus exposés, les isolateurs jouent un rôle critique. Soumis aux intempéries, à la pollution industrielle ou marine et aux interactions avec la faune, ils constituent souvent le maillon faible en cas de négligence.

Mettre en place une stratégie adaptée pour la protection des isolateurs électriques ne se limite pas à éviter la panne : c’est sécuriser l’ensemble de l’installation et préserver la durée de vie des équipements coûteux.

Les enjeux majeurs liés à la fiabilisation des réseaux

Les gestionnaires de postes et de lignes font face à des défis environnementaux croissants. La fiabilité du transport de l’énergie repose sur la capacité des infrastructures à résister aux agressions extérieures sans provoquer de court-circuit ni de contournement.

L’impact de la pollution sur la performance diélectrique

La pollution atmosphérique représente l’un des ennemis silencieux des installations haute tension. Dans les zones côtières, le sel se dépose sur la surface des équipements. Dans les régions industrielles, ce sont les particules conductrices ou les poussières de ciment qui s’accumulent. Lorsque ces dépôts s’humidifient avec la brume ou une pluie fine, ils forment une couche conductrice. Ce phénomène favorise l’apparition de courants de fuite.

Sans une protection d’isolateurs haute tension adéquate, ces courants peuvent évoluer en arcs électriques, entraînant le contournement de l’isolateur. Ce type d’incident provoque des déclenchements intempestifs et endommage la surface du matériel (érosion, traming). Lutter contre ce phénomène exige souvent des lavages fréquents et coûteux, sauf si l’on opte pour des traitements de surface hydrophobes qui empêchent l’eau de napper la pollution.

Le risque animal et les interactions accidentelles

La faune sauvage utilise souvent les pylônes et les postes comme perchoirs ou refuges. Les oiseaux de grande envergure, les écureuils ou les martres peuvent réduire la distance d’isolement entre une phase et la terre, ou entre deux phases. Ce contact accidentel déclenche un arc électrique violent.

Installer des dispositifs de protection pour isolateurs électriques devient alors une nécessité pour la protection de la biodiversité autant que pour celle du réseau. Ces incidents causent non seulement des coupures d’électricité pour les usagers, mais ils peuvent aussi détruire des appareillages sensibles en aval. L’ajout de caches isolants ou de barrières physiques permet de neutraliser ce risque sans nuire au fonctionnement du système.

Solutions techniques pour renforcer l’isolement

Face à ces menaces, plusieurs approches techniques existent. Le choix dépend de la tension, de l’environnement et de la configuration du site. Il ne s’agit pas d’appliquer une solution unique, mais de sélectionner le bon outil pour le bon problème.

Revêtements siliconés et hydrophobie

Pour contrer les effets de la pollution, l’application de revêtements RTV (Room Temperature Vulcanizing) sur le verre ou la porcelaine modifie les propriétés de surface de l’isolateur. Ces solutions de protection pour isolateurs HTA et HTB rendent la surface hydrophobe. L’eau perle et s’écoule sans former de film continu, ce qui brise le chemin de fuite du courant.

Cette technologie réduit drastiquement le besoin de maintenance. Au lieu de programmer des nettoyages réguliers, les équipes d’exploitation bénéficient d’une installation autonettoyante par temps de pluie forte. C’est une réponse durable pour l’optimisation de la protection des isolateurs électriques situés dans des zones difficiles d’accès ou fortement polluées.

Barrières physiques et capots isolants

Pour les risques liés aux contacts directs (animaux, branchages), la solution réside dans l’ajout d’une couche diélectrique supplémentaire. Les capots souples, souvent en polymère résistant aux UV et au cheminement, viennent envelopper les parties sous tension.

Ces accessoires de protection pour isolateurs électriques s’installent directement sur les connexions des transformateurs, les jeux de barres ou les têtes d’isolateurs. Ils augmentent artificiellement la ligne de fuite et empêchent l’amorçage d’un arc si un animal s’approche trop près. Chez SANERGRID, nous constatons que l’intégration de ces éléments sur les points critiques du poste divise par deux le risque d’avarie d’origine externe.

Sécurisation spécifique des postes et transformateurs

Le poste de transformation concentre une valeur technique et financière élevée. Un défaut à ce niveau a des conséquences bien plus lourdes qu’un incident sur une ligne aérienne standard.

Prévenir les contournements sur les traversées

Les traversées (bushings) des transformateurs sont des points névralgiques. Une pollution excessive ou un animal grimpeur peut provoquer un contournement destructeur pour la machine elle-même. Mettre en œuvre des protections d’isolateurs pour transformateurs est une mesure de prévoyance essentielle. Cela inclut souvent l’utilisation de protecteurs de traversées qui couvrent la tige filetée et la première jupe de l’isolateur.

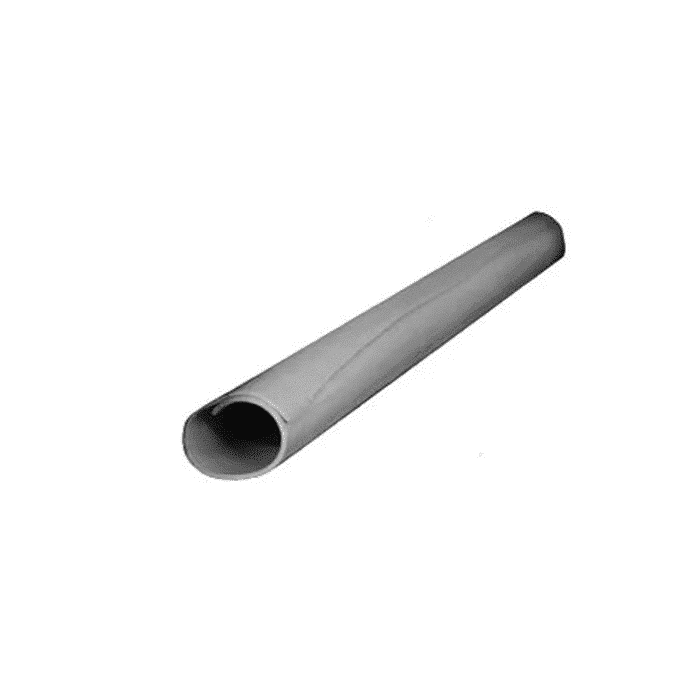

En complément, l’usage de câbles gainés ou de connexions isolées (type HTA-A) renforce la sécurité globale. Pour les installations existantes équipées de conducteurs nus, le rétrofit avec des gaines isolantes fendues offre une alternative pertinente aux isolateurs électriques blindés d’origine, permettant une mise à niveau sans remplacement complet du matériel.

Fiabilité des réseaux de distribution HTA

Dans les postes de distribution, la compacité des installations réduit les distances d’isolement. Le risque de court-circuit par intrusion est donc plus élevé. L’application de systèmes de protection pour isolateurs électriques de postes HTA permet de durcir le réseau face aux aléas.

Cela concerne aussi les parafoudres. Bien que leur rôle soit de protéger contre les surtensions atmosphériques, ils sont eux-mêmes sujets aux contournements externes par pollution ou faune. Associer isolateurs et protection contre les surtensions dans une démarche globale de maintenance préventive assure que le parafoudre pourra jouer son rôle le jour où la foudre tombera, sans être mis hors service par un simple dépôt de sel ou un oiseau.

Stratégies de maintenance et pérennité

Investir dans la protection ne s’arrête pas à l’installation du matériel. Il faut intégrer ces dispositifs dans une vision à long terme de la gestion d’actifs.

Réduire les coûts d’exploitation

La maintenance et la protection des isolateurs électriques sont intimement liées. Un isolateur protégé par un revêtement silicone demande moins d’heures d’intervention pour le lavage. Un poste équipé de caches isolants subit moins de coupures d’urgence, ce qui évite les déplacements coûteux des équipes d’astreinte et les pénalités liées à la non-disponibilité de l’énergie.

L’analyse du retour sur investissement montre que le coût initial de la protection de l’isolateur sur une ligne électrique est vite amorti par la suppression d’un seul incident majeur. C’est une logique d’assurance technique qui prévaut désormais chez la plupart des gestionnaires de réseaux modernes.

Diagnostic et choix des solutions

Chaque site présente ses propres contraintes. Une zone forestière humide ne demande pas les mêmes systèmes de protection d’isolateurs haute tension qu’une zone industrielle sèche et poussiéreuse. Il est utile de consulter des guides sur la protection des isolateurs électriques ou de faire appel à des spécialistes pour auditer l’environnement.

L’objectif est d’identifier les points chauds : les endroits où les pannes sont récurrentes. En ciblant la protection des isolateurs pour les réseaux électriques les plus vulnérables, on augmente la résilience globale du maillage énergétique. SANERGRID accompagne cette démarche en proposant des solutions techniques validées pour leur tenue dans le temps et leur facilité de mise en œuvre.

Assurer la sécurité des isolateurs électriques revient à protéger le cœur du système énergétique. Qu’il s’agisse de lutter contre la pollution saline, les dépôts industriels ou les interactions avec la faune, des solutions existent pour chaque configuration. L’application de revêtements hydrophobes ou la pose de capots diélectriques transforme des points faibles potentiels en maillons forts. En anticipant ces risques, vous prolongez la vie de vos infrastructures et garantissez une qualité de service optimale. Nos équipes restent à votre écoute pour étudier les spécificités de vos installations et définir la stratégie la plus adaptée à vos besoins.
