ERT®-R Vasca antincendio con opzione rullaggio per trasformatori
0,00 €
Vasca con deflettori tagliafuoco per transformadore elettrico

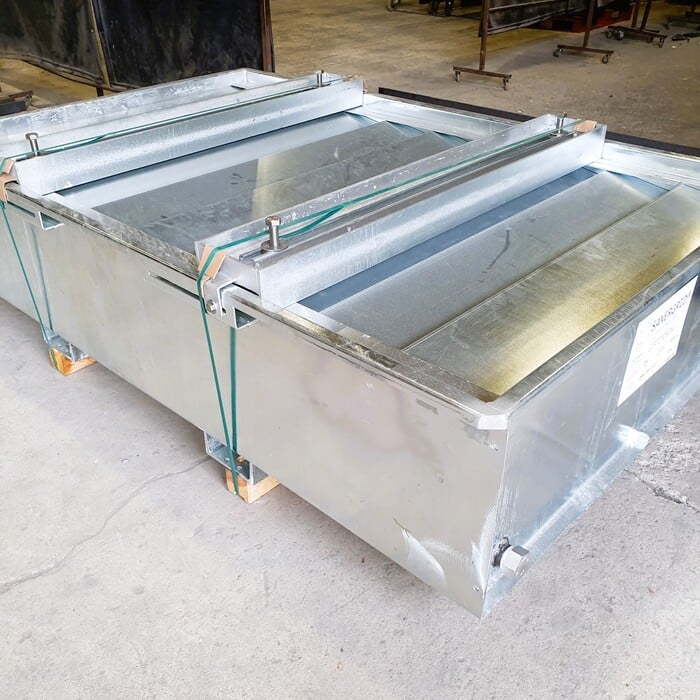

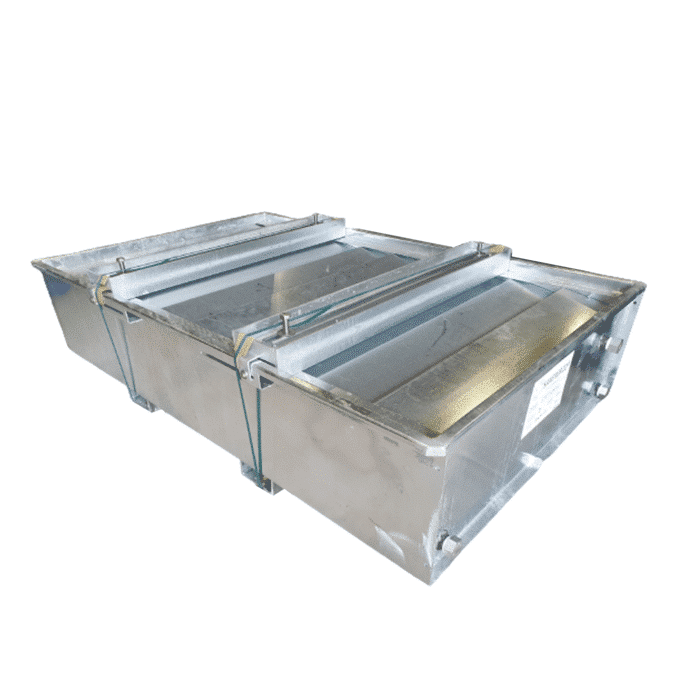

La gamma ERT® R comprende una serie di vasche ignifughe standardizzate, autoportanti, in un unico pezzo, con trave regolabile nel senso della larghezza, con adattamenti che consentono di arrotolare il trasformatore sulla vasca. La gamma ERT-R di SANERGRID® soddisfa tutti i requisiti normativi, tecnici e ambientali dei trasformatori elettrici in olio dielettrico.
Descrizione
Descrizione

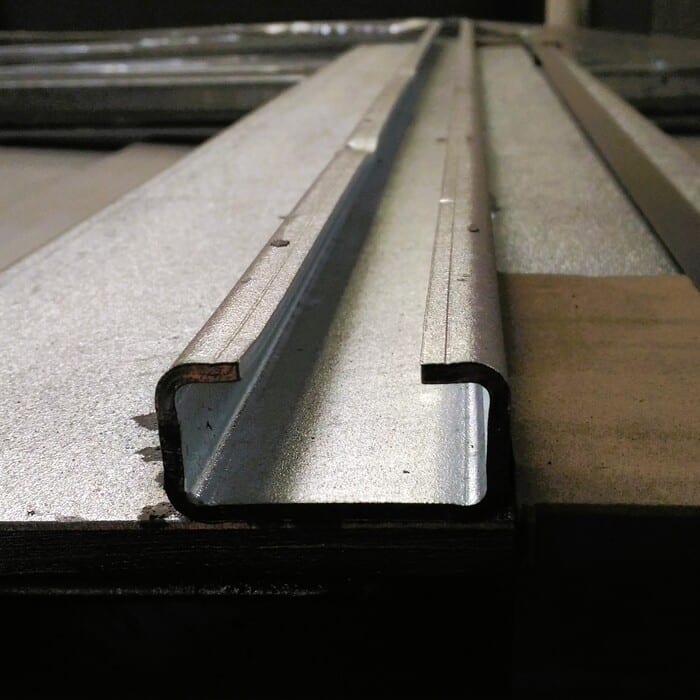

La gamma di vasche ERT-R comprende adattamenti per consentire il rotolamento del trasformatore e della vasca trasformatore utilizzando le ruote del trasformatore stesso. Il nostro ufficio tecnico definisce la struttura per adattare le ruote del trasformatore alla vasca standardizzata per gamme da 160 a 3150 kVA, e personalizzata per potenze superiori o configurazioni speciali (IC, TSA, TCI, AT, ecc.). L’opzione ERT-R non include le ruote.
Descrizione della gamma ERT-R standard:
- Serbatoio in acciaio S235, spessore 3, 4 o 5 mm; certificato di zincatura a caldo secondo ISO EN1461-2022.
- Doppie saldature impermeabili su tutte le parti delle zone di ritenzione per garantire una vasca completamente impermeabile, con un controllo di qualità individuale prima di lasciare la fabbrica.
- La parte superiore di ogni vasca è dotata di un sistema di estinzione EXTICOV CCF composto da deflettori tagliafuoco testati dal CNPP.
- Una serie di 2 travi di supporto è montata in larghezza sopra ogni vasca ERT-R, facilitando il posizionamento delle attrezzature sulle vasche. Le travi di supporto sono regolabili: la loro posizione ideale corrisponde allo standard ECODESIGN; possono tuttavia essere spostate in avanti o indietro di una tacca rispetto a questo standard. Si fissano alle piastre a fori oblunghi utilizzando 4 bulloni HM10x30 con controdadi in acciaio inox “nylstop” e rondelle larghe (LL) (in dotazione).
- Il peso massimo del trasformatore sulla vasca ERT® R è calcolato in base all’interasse standard NFC 51.51.

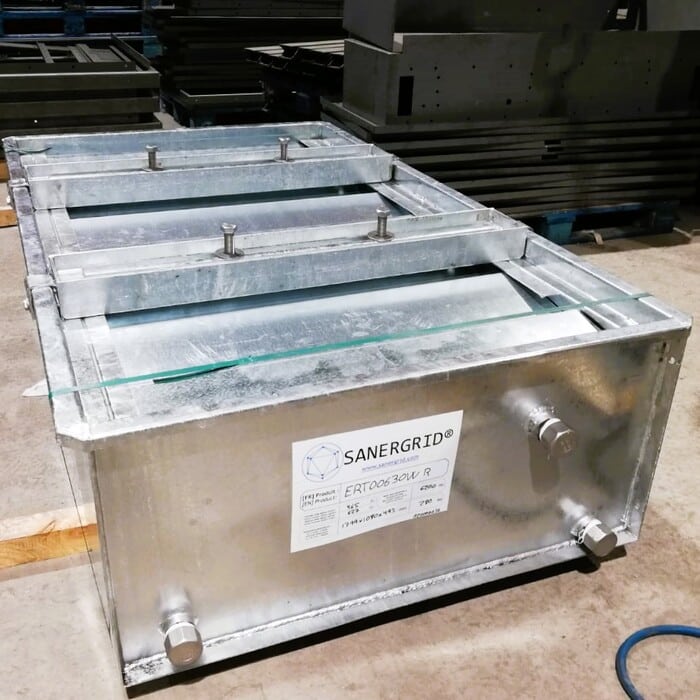

- Ai piedi della vasca sono disponibili due passaggi a parete impermeabili per l’alloggiamento di valvole da 1,5 pollici a ¼ di giro: la prima per consentire il drenaggio della vasca e la seconda per l’installazione di un kit di filtrazione dell’acqua piovana SPI® PETRO PIT. Nella versione standard, la vasca viene fornita con i due passaggi a parete impermeabilizzati con tappi in acciaio inossidabile.
- Le vasche ERT-R sono sempre dotate di un sifone di sicurezza che, montato sul fondo della vasca, permette di scaricare l’acqua traboccante senza svuotare l’olio in caso di pioggia intensa o di blocco del sistema di filtraggio.
Le vasche ERT® R garantiscono una durata in condizioni interne ed esterne simile a quella del trasformatore elettrico o di altre macchine che equipaggiano.
Accessori e opzioni
La gamma ERT® comprende una serie di vasche monoblocco con volumi di ritenzione diversi, a seconda che vengano utilizzate all’interno o all’esterno. Contattateci con le dimensioni del vostro trasformatore.
A seconda della configurazione del progetto, la gamma ERT® è disponibile in diverse versioni:
- Travi regolabili in larghezza: gamma ERT-W
- Travi fisse in cui è nota la distanza centro-centro del trasformatore: gamma ERT-F-W (in larghezza) e gamma ERT-F-L (in lunghezza)
- Travi regolabili in lunghezza quando l’ingresso alla sottostazione avviene attraverso la porta o quando la configurazione del sito lo richiede: gamma ERT-L

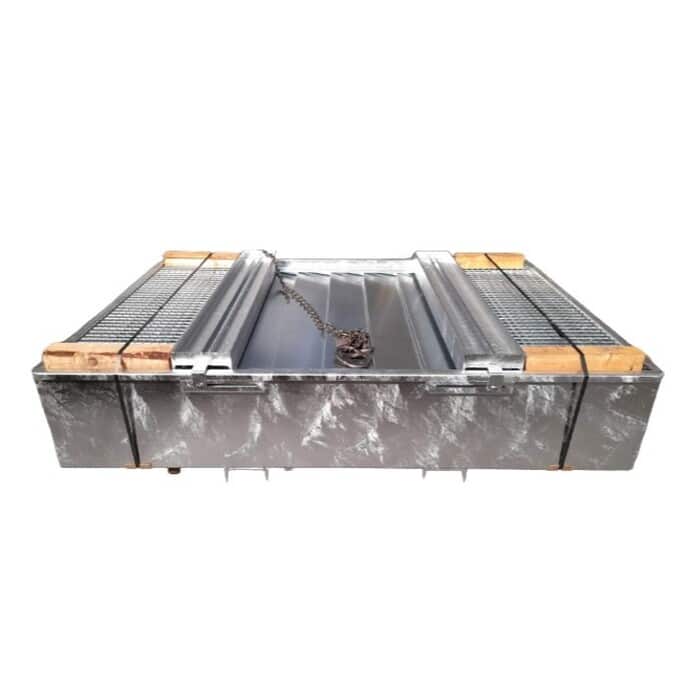

- Aggiunta di una griglia per camminare sulla vasca e accedere all’unità di controllo del trasformatore, DGPT2 o unità ausiliarie: gamma ERT-AUX
- Dimensionamento rinforzato per autotrasformatori ENEDIS, impedenze di compensazione, bobine Peterson, ecc. Gamma ERT-AT (travi regolabili) e gamma ERT-F-AT (travi fisse)
- Vasca antincendio non portante se incassata in una fossa di ritenzione, sotto una sottostazione o uno skid fotovoltaico: gamma ERT-NP
- Travi fisse, quando l’interasse del trasformatore è noto, per far rotolare la vasca direttamente con il trasformatore attaccato, riutilizzando le ruote del trasformatore: gamma ERT-F-R
- Vasche modulari per trasformatori più grandi, dove la larghezza della vasca supera la sagoma di trasporto europea; le vasche sono affiancate e collegate tra loro in 2, 3, 4, 5 o “N” moduli collegati tra loro con il sistema SNG-Flow™: gamma ERT MODULO
- Per applicazioni fotovoltaiche su skid per integrare la vasca di raccolta tra lo skid e il trasformatore: gamma ERT-SKID
- Per qualsiasi applicazione su misura in cui sia necessario arrotolare il trasformatore sulla vasca, arrotolare la vasca con il trasformatore, o per una geometria o un design speciale: consultate i nostri project manager: gamma ERT-SP
Questa gamma comprende anche una serie di accessori per soddisfare le vostre esigenze:
- Kit PETRO PIT, da utilizzare all’esterno per consentire il drenaggio continuo dell’acqua piovana.
- Ganci di sollevamento.
- Cuscinetti antivibranti SANERVIB.
- Trattamento galvanico anticorrosione C5H GALVAGRID®.
- Ruote direzionali autobloccanti: ROLL.
- Portello di ispezione.
- Messa a terra, MALT.
- Pinze di bloccaggio delle ruote, SANERBLOCK™.
- Ringhiera e scala di accesso.
- Staffa per il fissaggio e l’appendimento a uno skid fotovoltaico o a terra.
- Opzioni di rotolamento: SANER-Rail, SANER-Grantex e Rippage (solo per travi fisse).
Dati tecnici
Informazioni aggiuntive
Materiale | Acciaio |
---|---|
Condizioni d’uso | esterno, interno |
Tipo di vasca | Autoportante, ignifugo |
Travi | Direzione della larghezza, Regolabile |
Resistenza al fuoco | SÌ |
Uso e manutenzione
Prima di installare la vasca:
- Assicurarsi che la superficie del terreno sia liscia, piana, pulita e, soprattutto, sufficientemente ampia da sostenere il peso del trasformatore e della vasca ERT®-R.
- Verificare che il posizionamento dei pick-up del carico dal pavimento alla vasca sia appropriato, allineato e correttamente dimensionato.
- Se le vasche sono conservate all’esterno, devono essere svuotate regolarmente e non devono essere maneggiate con acqua all’interno.
Installazione della vasca:
La vasca deve essere scaricata utilizzando attrezzature di movimentazione adeguate. Una volta installato nella posizione finale, fissare le travi di supporto, regolando l’interasse in modo che il trasformatore sia centrato sui supporti della vasca ERT®.
Installazione mediante rotolamento o spostamento:
In caso di movimentazione con rotolamento del trasformatore sulla vasca o di spostamento del trasformatore dal camion alla vasca, consultateci preventivamente o fate riferimento alle opzioni SANER-Rail, SANER-Grantex e Rippage.
Manutenzione:
L’ispezione visiva regolare dell’apparecchiatura deve riguardare i seguenti punti:
- Installazione delle serrande tagliafuoco: assenza di sovrapposizioni o di serrande mancanti, presenza di CCF-STOP™, vite di blocco della serranda di manutenzione.
- Tenuta in corrispondenza delle penetrazioni a parete, accessori e/o tasselli correttamente avvitati.
- Integrità delle pareti della vasca, assenza di deformazioni o danni (urti, colpi, ruggine, ecc.).
- Stato di invecchiamento dello strato protettivo della zincatura a caldo e possibili ritocchi.
- Controllare che l’acqua piovana scorra correttamente attraverso i filtri: se sono intasati, pulire i pre-filtri o sostituire i filtri se sono saturi o hanno superato la durata di vita consigliata.
- La frequenza di questi controlli dipende dai vincoli di ogni sito, in base al suo grado di corrosione, sporcizia, presenza di materia organica, ecc.
Per ulteriori dettagli, consultare il manuale d’uso.
Il proprietario dell’apparecchiatura è responsabile e risponde di qualsiasi inosservanza delle buone pratiche d’uso e di qualsiasi mancata gestione di anomalie e difetti sul campo.
Ulteriori informazioni
Le nostre vasche sono in linea con il Regolamento UE n. 548/2014, noto anche come ECODESIGN, relativo all’attuazione della direttiva 2009/125/CE che stabilisce le specifiche di progettazione ecocompatibile per l’immissione sul mercato o la messa in servizio di trasformatori con una potenza nominale di almeno 1 kVA utilizzati nelle reti di trasmissione e distribuzione di energia elettrica a 50 Hz o per applicazioni industriali. Chiamati ECODESIGN Tiers 1 (2015) ed ECODESIGN Tiers 2 (2021).
La nostra gamma standard di vasche di contenimento SANERGRID ERT-R è conforme alle norme e alle raccomandazioni francesi, europee e internazionali relative al contenimento dei fluidi dielettrici, alla gestione del rischio di incendio, alla gestione degli inquinanti e dell’acqua piovana nelle sottostazioni ad alta tensione e alla protezione delle persone e dei beni.
- Le norme francesi NF C13-100 e NF C13-200 prevengono i rischi elettrici, le sovracorrenti, i problemi di messa a terra, i rischi di incendio, i cortocircuiti e i fulmini, nonché l’inquinamento del suolo e dell’ambiente.
- La norma NF EN 61936-1, relativa alla progettazione e all’installazione di impianti elettrici, che richiede una ritenzione impermeabile pari al 100% del volume di olio utilizzato, e fornisce le indicazioni necessarie per il predimensionamento dei volumi e delle superfici di ritenzione, delle distanze e dei sistemi di sicurezza antincendio e della gestione dell’acqua piovana associati allo stoccaggio all’aperto di idrocarburi.
- Raccomandazioni CIGRE 23-07 e IEEE 980 sull’uso di coperture tagliafuoco per le vasche e i serbatoi dei trasformatori, nonché indicazioni sul pre-dimensionamento delle vasche e dei serbatoi di ritenzione interni ed esterni.
- Le nostre vasche sono progettate e prodotte in conformità alle norme e agli standard europei dell’EUROCODE 3 (Calcolo delle strutture in acciaio).
- I nostri stabilimenti di produzione sono certificati ISO 9001 per il processo di gestione della qualità e IS0 14001 per il processo di gestione ambientale, e hanno tutti sede in Europa per favorire le filiere corte e limitare le emissioni di carbonio.
- Le nostre sedi francesi ed europee ci permettono di garantire che tutto il nostro acciaio provenga da una produzione europea, composta per oltre il 50% da acciaio riciclato, per limitare l’eccessivo sfruttamento delle risorse e limitare le emissioni di carbonio legate alle nostre attività produttive SANERGRID.
- Drenaggio dell’acqua piovana e inquinamento da olio in caso di utilizzo all’aperto:
Grazie al sistema di filtraggio dell’acqua SPI anti-idrocarburi, la vasca è quasi sempre vuota d’acqua e pronta a ricevere gli idrocarburi. In conformità alla legge francese sull’acqua (decreto 77-254), l’acqua scaricata dalle vasche non è contaminata da più di 5 ppm di idrocarburi, secondo la norma EN 858-1 (“impianti di separazione di liquidi leggeri”).
I filtri SPI® sono regolarmente testati da laboratori indipendenti: SANERGRID Bureau Veritas COFRAC D. report certificato: 003606/2776443/1/1/1 nel 2015 (Francia), SPI Phoenix I.D. laboratory reports: AR67044 from 2002, 2004, 2005, 2009, 2018, 2022 (USA), TÜV report Nr 2432974 in 2016 (Germania), NUA -Z-11895-1/1-2016 report. (Elenco non esaustivo)
