Description

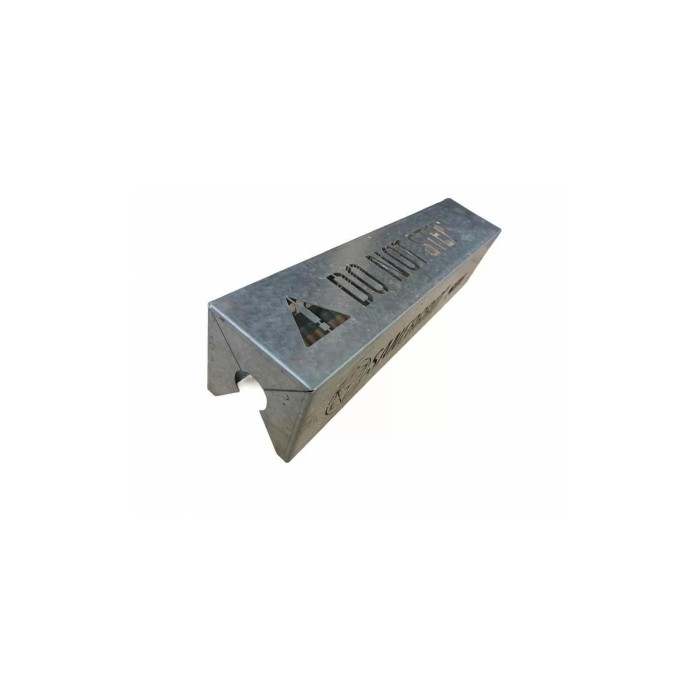

Le carter de protection anti-choc BRAD^® pour filtres

Le BRAD® est conçu pour protéger mécaniquement les filtres et pré-filtres SPI PETRO-PIT® contre les chocs accidentels pouvant survenir lors des opérations d’exploitation et de maintenance autour des transformateurs, des bacs de rétention et des équipements de drainage.

Le carter de protection peut être installé aussi bien sur les nouveaux bacs de rétention SANERGRID® équipés de filtres SPI PETRO-PIT® que sur des installations existantes déjà équipées de systèmes de filtration. Sa conception permet également une utilisation sur les skids de rétention photovoltaïques, les installations BESS (Battery Energy Storage Systems), les fosses béton et plus généralement sur toute installation nécessitant une protection mécanique supplémentaire des filtres.

Description du BRAD^® 400 :

• Carter en acier galvanisé zingué Z275 : conçu pour une utilisation en extérieur et une résistance durable aux conditions environnementales.
• Fabrication par découpe laser et pliage : un procédé permettant d’obtenir une structure précise, robuste et adaptée aux contraintes d’utilisation sur site.

Carter de protection anti-choc des filtres et préfiltres SPI PETRO-PIT®

Le BRAD400® contribue à réduie le risque de casse des têtes filetées en PVC des cartouches filtrantes et des préfiltres de la gamme PETRO-PIT^®, particulièrement exposées aux chocs accidentels lors des opérations d’exploitation ou de maintenance.

En protégeant ces éléments, le carter limite les risques de détérioration prématurée du système de filtration et contribue au maintien de son étanchéité et de ses performances hydrauliques. Il sécurise également les interventions de maintenance autour des bacs et des transformateurs et participe ainsi au maintien de la durée de vie nominale des systèmes de filtration.

Cette protection est particulièrement adaptée aux installations dans lesquelles les opérateurs interviennent régulièrement à proximité des équipements de filtration, notamment autour des bacs de rétention de transformateurs, skids photovoltaïques, plateformes BESS et fosses béton avec de fort passage pour contrôles, maintenance, manœuvres, inspections visuelles.

Une gamme BRAD® adaptée à chaque cartouche de filtration

La gamme BRAD^® se décline en plusieurs références selon le type de filtres à protéger de la gamme PETRO-PIT®  ou PETRO-PIPE®.

Le carter BRAD® permet notamment :

• • de réduire le risque de casse des têtes filetées en PVC des cartouches filtrantes et des préfiltres ;
  • de maintenir l’étanchéité du système ;
  • de préserver les performances hydrauliques du dispositif ;
  • de sécuriser les interventions de maintenance autour des bacs, transformateurs et équipements associés

Principales références disponibles

• BRAD 400  : Carter de protection pour filtres PETRO PIT®(PIT401, PIT416, PIT416 FR3, PIT420 SYNBLOC)
• BRAD 600 : Carter de protection pour filtres PETRO PIPE®(PI616 M2, PI620 FR3 et MIDEL EN ou PI620 MIDEL 7131 SYNBLOC)
• BRAD SP : sur demande, possibilité de fabrication d’un carter de protection BRAD sur mesure. Nous contacter.

Pour les carters standard, , Technikelec® notre site de vente en ligne propose la gamme BRAD® pour un achat simplifié et un envoi rapide.

Informations complémentaires

Applications du carter de protection BRAD® 400

Selon les pays, les réglementations locales en vigueur et les conditions d’exploitation, la mise en place d’un système de rétention sous les transformateurs électriques peut être recommandée, voire rendue obligatoire afin de limiter les risques de pollution liés aux fuites accidentelles d’hydrocarbures ou de fluides diélectriques.

Cette exigence concerne notamment les installations photovoltaïques, les systèmes BESS (Battery Energy Storage Systems), les bacs de rétention et les SKID photovoltaïques susceptibles de contenir des fluides polluants.

Sur le terrain, la performance d’un système de filtration repose également sur son intégrité mécanique dans le temps. Autour des transformateurs, des bacs de rétention, des installations photovoltaïques ou des systèmes BESS, les interventions sont fréquentes : contrôles, opérations de maintenance, manœuvres ou inspections visuelles. Cela représente des risques plus élevés de casse en marchant accidentellement sur la cartouches filtrantes.

Le carter BRAD® est particulièrement adapté et permet notamment :

• • de réduire le risque de casse des têtes filetées en PVC des cartouches filtrantes et des préfiltres ;
  • de maintenir l’étanchéité du système ;
  • de préserver les performances hydrauliques du dispositif ;
  • de sécuriser les interventions de maintenance autour des bacs, transformateurs et équipements associés

Avant installation du  carter de protection BRAD® 400

Avant toute installation, votre bac doit être équipé d’un système de filtration de la gamme PETRO PIT.

Installation rapide du carter de protection BRAD® 400

• Les bords du carter doivent être écartés légèrement afin de permettre son insertion sur le kit de filtration
• Le BRAD se positionne entre le coude et le préfiltre
• Le BRAD est ainsi maintenu en position sur le kit

Aucune maintenance du carter de protection BRAD® 400

Caractéristiques du BRAD^® :

• Carter en acier galvanisé zingué (Z275), adapté à une installation en environnement extérieur.
• Procédé de fabrication par pliage et découpe laser.
• Conception exclusive SANERGRID^®, sans vis, ni soudure, ni autocollant, ni pièce mécanique.
• Structure assurant une tenue aux sollicitations latérales, verticales et transversales, ainsi qu’aux chocs accidentels et aux contraintes liées aux vents forts.
• Installation rapide et universelle, sans modification du bac de rétention, de la fosse béton ou du skid photovoltaïque.
• Conçu pour ne pas altérer le fonctionnement hydraulique du système de filtration.
• Maintenance réduite, inspection visuelle périodique recommandée.
• Contribue à limiter l’exposition directe des cartouches filtrantes aux rayonnements UV dans les zones à fort indice solaire

Dimensions : (Longueur x Largeur x Hauteur)mm : 660 x 210 x 210 mm

Poids : 6.6 kg
