PETRO-BARRIER™ POMPE PTB-24 Système pompé de filtration anti-hydrocarbure
0,00 €
Cartouche séparateur hydrocarbures, par pompage, longue durée
Le PETRO-BARRIER™ POMPE PTB-24 est un système de filtration de grands volumes d’eau de pluie contaminés aux huiles diélectriques pour bacs et fosses de rétention de transformateurs de grandes dimensions. Grâce à son système autobloquant, il piège les hydrocarbures nocifs et empêche ainsi toute pollution des sols. Son composant polymère oléophile et hydrophobe emprisonne définitivement les hydrocarbures.
Description
Description
Le PETRO-BARRIER™ POMPE PTB-24 est un système spécialement inventé par SPI® dans les années 1990 pour s’adapter facilement sur tous types de bacs et fosses de rétention. Il assure la filtration des eaux de drainage en continu pour des grands volumes, tout en piégeant les hydrocarbures nocifs : il empêche ainsi toute pollution des sols conformément à la norme EN 858-1 et la Loi sur l’eau, avec un taux de rejet inférieur à 5ppm. Il est également conforme au paragraphe 471 de la NF C13-200 (« Toutes les précautions doivent être prises pour que le réservoir de récupération de ne remplisse pas d’eau ou que celle-ci soit évacuée« ). Nos filtres sont très régulièrement testés en laboratoires indépendants, neufs, en condition demi-vie et après leur durée recommandée d’utilisation (cf. onglet Informations supplémentaires).
Lors d’un déversement important d’hydrocarbures, le composant réagit et forme un bouchon, empêchant tout fluide de se déverser dans l’environnement. C’est un système autobloquant, il fonctionne sans pièce mécanique, ni connexion électrique.
Le PETRO BARRIER™ POMPE dispose de deux chambres distinctes : l’une d’admission des fluides en partie haute, l’autre de filtration en partie basse assurée à l’aide d’une cartouche filtrante à eau anti-hydrocarbures SPI® PETRO BARRIER™.
La préfiltration des eaux d’entrée est capitale pour éviter de bloquer trop fréquemment le PETRO BARRIER par des poussières. Elle s’effectue à 3 endroits spécifiques :
- La première, grosse maille, se fait avec une cage de préfiltration autour de la pompe (non incluse)
- La deuxième, plus petite, s’effectue par des préfiltres externes à l’entrée du PETRO BARRIER™ POMPÉ

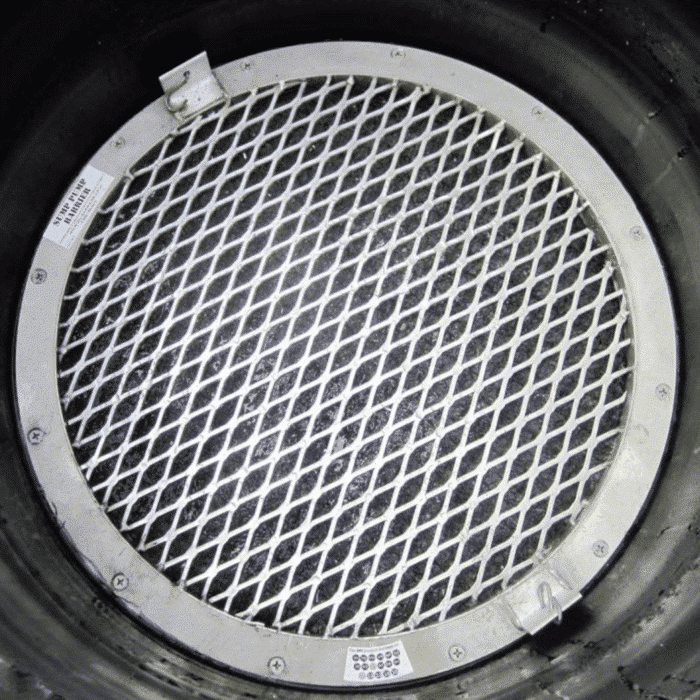

- La troisième s’effectue dans la chambre de préfiltration interne du PETRO BARRIER™ POMPÉ

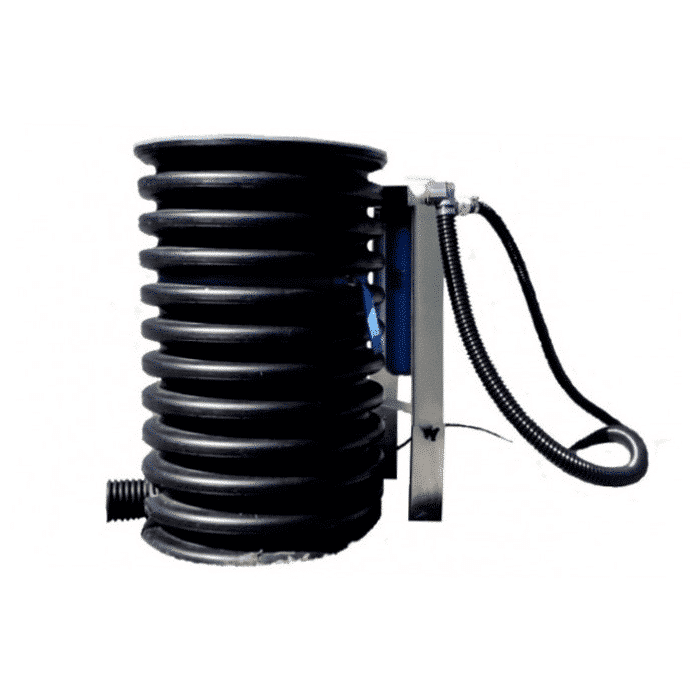

Description du PETRO-BARRIER™ POMPE PTB-24 :
- Conception en PVC rigide traité anti-UV : résistance et durabilité accrues.
- Composant polymère oléophile et hydrophobe : emprisonne définitivement les hydrocarbures.
- Un tuyau 1.5’’ en partie haute pour l’entrée des eaux vers la chambre d’admission
- Un tuyau 4’’ en pied de pompe pour l’évacuation des eaux
- Un tuyau de retour 2’’ sert à renvoyer vers la rétention les eaux polluées, empêchant une surpression dans la chambre d’admission. Ce système de sécurité permet de fonctionner en cycle fermé en cas de fuite, et empêcher le pompage vers l’extérieur d’hydrocarbures le temps qu’une équipe d’intervention vienne sceller la fuite et nettoyer la rétention.
- Livré avec coudes et collerettes de serrage pour tous les tuyaux, 1 rechange interne du préfiltre par défaut, 1 vanne de régulation de débit et 1 structure aluminium porteuse du préfiltre.
- Longueur : 110 cm / Diamètre : 73 cm / Poids : 70kg
- Débit approximatif filtré (*) : environ 110 L/min / Saturation approximative (*) : 15 L / Recommandé de changer (*) : tous les 5 ans
(*) Selon les conditions d’utilisation liées à chaque site, fonction de la quantité de traces d’hydrocarbures filtrée par la cartouche, de la régularité de maintenance du bac /de la fosse / des préfiltres… conditions d’utilisations pour lesquelles SANERGRID® et SPI® ne sauraient s’engager.
Les filtres SPI sont reconnus depuis plus de 30 ans grâce à leur haute fiabilité, extrême robustesse et longévité même dans les conditions les plus difficiles : tenue aux huiles de transformateurs chaudes (>100°C), eau emulsée d’huile diélectrique, haute résistance aux ultra-violets et aux amplitudes thermiques, éco-conçus pour réduire la quantité de matériaux et de CO2 lors de leur processus de fabrication.
La pompe et la grille de préfiltration de la pompe ne sont pas incluses dans le pack standard du PETRO BARRIER POMPE PTB-24. Nous consulter.
Accessoires et options
La gamme PETRO BARRIER™ se décline en plusieurs références de filtres, préfiltres et pompes afin d’équiper le PETRO-BARRIER™ POMPE PTB-24 :

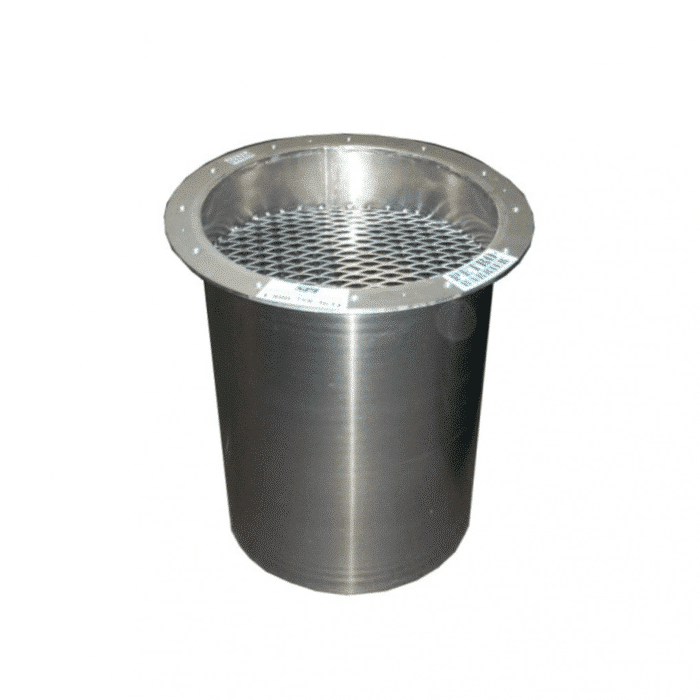

- Cartouche active : PETRO-BARRIER™ PTB-C-24
- Préfiltre interne grosses particules : PETRO-BARRIER™ PTB-DF-24
- Préfiltre interne petites particules : PETRO-BARRIER™ PTB-SF-24
- Préfiltre externe petites particules : PETRO-BARRIER™ PFE-MP
- Cage de préfiltration pompe : PETRO-BARRIER™ PFE-PUMP
- Pompe standard 220V : PETRO-BARRIER™ PUMP-PTB
- Tuyau d’entrée 1.5’’ : PETRO-BARRIER™ IN-P-1.5
- Tuyau 2’’ débordement : PETRO-BARRIER™ OVR-P-2
- Tuyau 4’’ de sortie : PETRO-BARRIER™ OUT-P-4
En cas de volumes ou débits spéciaux, nous consulter, de nombreuses alternatives existent :
- PETRO-BARRIER™ POMPE SPECIAL
- DOUBLE PTB sur pompe simple
Nous contacter pour plus de renseignements.
Données techniques
Informations complémentaires
Poids | 70 kg |
---|---|
Dimensions | 110 × 73 cm |
Matière | Aluminium |
Conditions d’utilisation | Extérieur, Intérieur |
Filtration | Huiles diélectriques, Hydrocarbures |
Utilisation et maintenance
Tous les matériels industriels ou unités de stockage contenant des hydrocarbures doivent être équipés de bacs de rétention.
Installation :

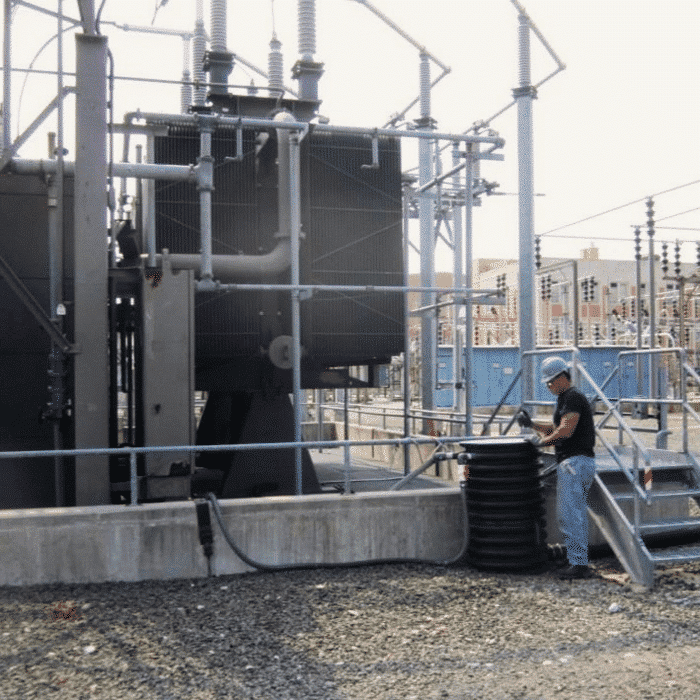

- Installation à la verticale en dehors du volume de rétention alimenté par une pompe dans la fosse de rétention.

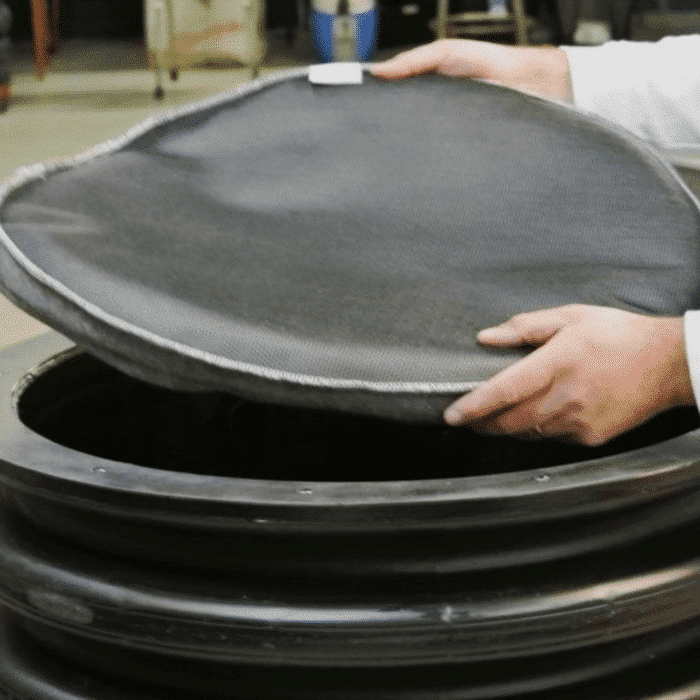

- Les préfiltres internes et externes se vissent et se dévissent simplement par l’ouverture du couvercle supérieur du PETRO BARRIER POMPE.
Maintenance :
- Les filtres SPI sont sensibles aux boues et impuretés véhiculées par l’eau, qui peuvent diminuer considérablement le débit voire bloquer le filtre. Une bonne préfiltration est donc indispensable pour protéger l’entrée des filtres : elle doit être régulièrement contrôlée. Le préfiltre est à laver à l’eau claire autant de fois que le nécessite le lieu d’utilisation, la fréquence de rinçage dépendant la quantité d’impuretés apportées dans chaque point de drainage.
- Afin de suivre vos filtres et vos suivis de remplacement, les produits SPI disposent d’un numéro de série par lot correspondant au lot de matière active testée et validée conforme par le fabricant. Vous pouvez ainsi tracer vous aussi vos filtres et vos dates conseillées de remplacement par simple contrôle visuel.
- En fin de vie, le filtre et le préfiltre sont à gérer dans les filières de retraitement des déchets hydrocarbures classiques sous le code [150202*].
Pour vos besoins particuliers de traçabilité et de rappel automatique de vos dates de maintenance, SANERGRID® peut vous mettre en place un suivi unitaire moyennant un contrat de maintenance avec l’un de nos partenaires nationaux.
Informations supplémentaires
Appartenant à la technologie des filtres SPI®, la gamme PETRO-BARRIER® POMPE est la référence européenne des cartouches de filtration des eaux de pluie contaminées aux hydrocarbures pour les petits volumes de rétention. C’est le seul filtre du marché validé depuis plus de 30 ans par les plus grands industriels français et européens (EDF, ENEDIS, SNCF, SCHNEIDER, RTE, ABB HITACHI, SIEMENS, IBERDROLA, NATURGY, REE, EDP, ENEL, IREN, TERNA, E-ON, RWE, VATTENFALL, ELIA, ESB, SCOTTISH POWER, NATIONAL GRID, NETWORK RAIL, UK PN, BRITISH PETROLEUM, TOTAL ENERGIE, BASF, BAYER, ELES, CERN, ITER, VOLVO, DEUTSCHE BAHN, ADIF, SNCB, REPSOL, etc… liste non exhaustive).
Drainage des eaux de pluie et pollution aux hydrocarbures : grâce au système de filtre à eau anti-hydrocarbures SPI, le bac est en majeure partie du temps vide d’eau et prêt à recevoir les hydrocarbures. Conformément à la loi sur l’eau, les eaux rejetées par les bacs ne sont pas contaminées à plus de 5 ppm en hydrocarbure, suivant la norme EN 858-1 (« installations de séparations de liquides légers »).
Les filtres SPI® sont régulièrement testés en laboratoires indépendants : Rapport SANERGRID Bureau Veritas certifié COFRAC I.D. : 003606/2776443/1/1/1 en 2015 (France), Rapports des laboratoires Phoenix SPI Phoenix I.D. : AR67044 de 2002, 2004, 2005, 2009, 2018, 2022 (USA), Rapport du TÜV Nr 2432974 en 2016 (Allemagne), Rapport NUA -Z-11895-1/1-2016.
