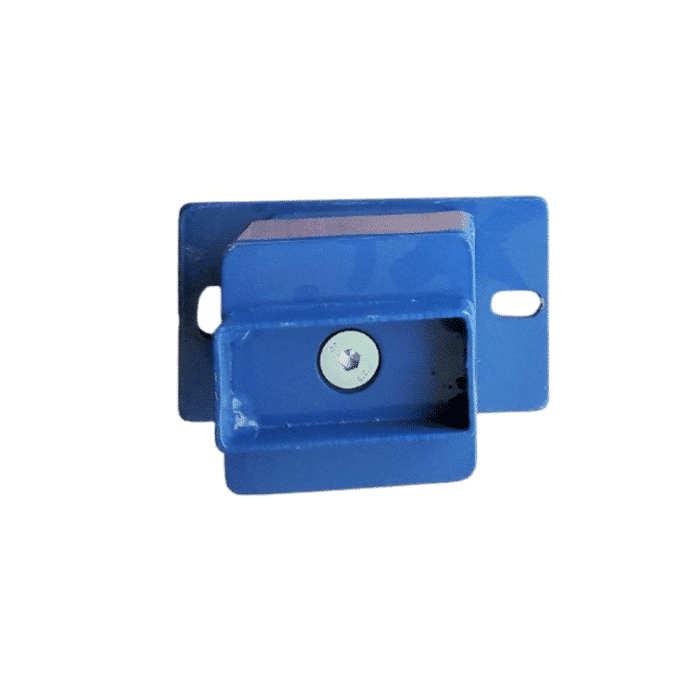

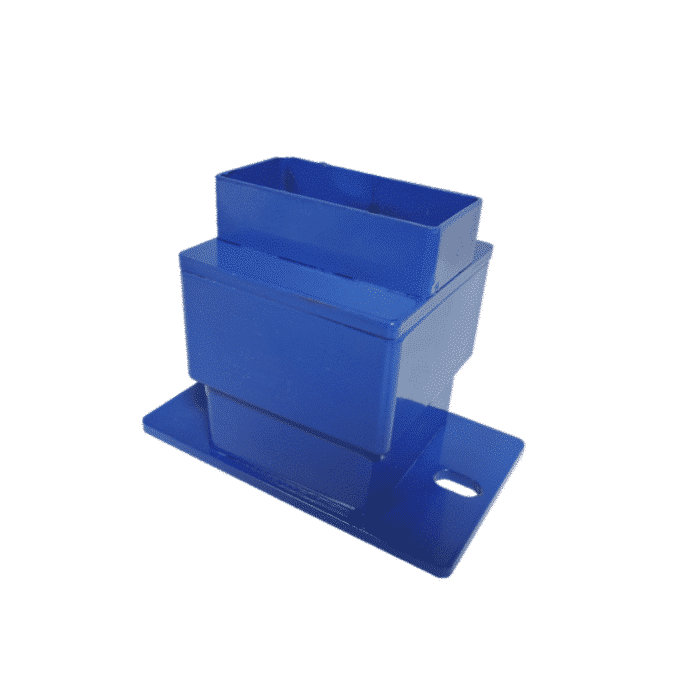

SANERVIB-99 Plots antivibratoires à 99% pour transformateur avec roues
0,00 €
Amortisseur jusqu’à 99% des vibrations pour transformateur électrique équipé de roues
SanerVib99 est une gamme de plots anti vibratoires pour transformateurs électriques équipés de roues, permettant d’absorber jusqu’à 99% des vibrations. Ces silentblocks ont été développés de sorte à fournir un haut rendement antivibratoire aux fréquences d’excitation des transformateurs, en fonction de leur poids.
Description
Description
Lorsque les transformateurs électriques sont en fonctionnement, ils émettent un bruit caractéristique issu des vibrations des tôles magnétiques qu’ils contiennent. Cette vibration provient du courant alternatif en 50 Hz qui les parcourent, caractérisant une fréquence de vibration fondamentale et de plusieurs harmoniques de vibrations correspondantes de 100 à 200Hz. Selon la charge utilisée, la conception et la vétusté du transformateur, ces vibrations peuvent augmenter dans le temps. De plus, en fonction du lieu d’installation ces vibrations peuvent entrer en résonnance avec le bâti.
Afin d’amortir les nuisances sonores émises par les transformateurs électriques à huiles diélectriques ou secs enrobés lorsqu’ils sont en fonctionnement, nous avons conçu la gamme SanerVib®. Il s’agit d’une déclinaison de silentblocks de basse fréquence spécialement développés pour fournir un haut rendement antivibratoire aux fréquences d’excitation des transformateurs. La série SanerVib 99 entend fournir une réduction des vibrations jusqu’à 99%.
Description de la gamme SanerVib® 99 :
- Configuration classique à 4 appuis

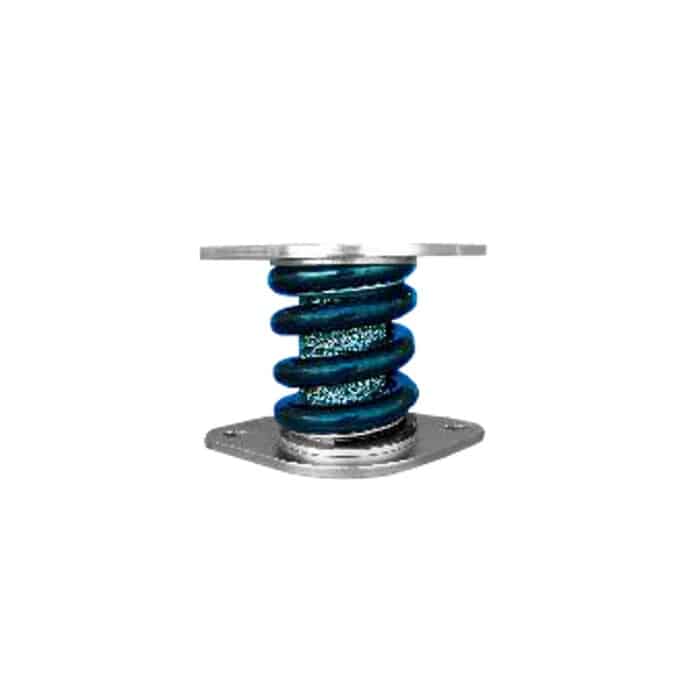

- Constitué d’un ou plusieurs noyaux comportant un ressort métallique de haute résistance et d’un coussin en fibre d’acier inoxydable en son cœur.
- Conception métallique dont le module de plasticité ne varie que très peu dans le temps, contrairement aux autres solutions du marché en plastique ou élastomère qui doivent être changées régulièrement
- Traitement de surface renforcé afin que le vieillissement soit proche de la durée de vie du transformateur.
- Tous les SanerVib80 sont en acier peint catégorie C2, traitement anticorrosion supérieur (galvanisation ou inox sur demande)
- De série couleur bleu nuit, autres couleurs disponibles sur demande

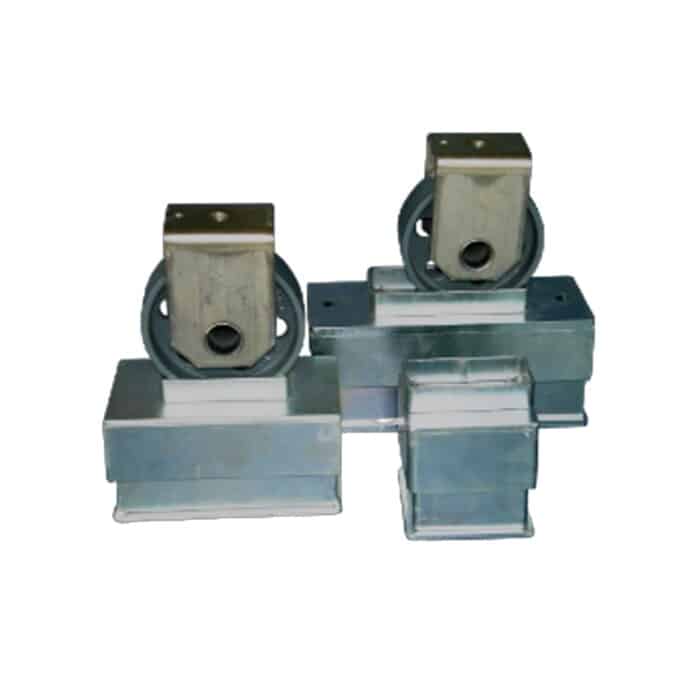

Les références SanerVib® 99 suffisent pour couvrir l’essentiel des gammes de transformateurs électriques de distribution jusqu’à 7 tonnes, ces solutions sont adaptables sur des galets de 40 ou 70mm.
Nous consulter pour obtenir le détails des dimensions des produits SanerVib-99, nous vous proposons 11 références pour répondre aux besoins de vos installations électriques.
Accessoires et options
La gamme SanerVib® se compose de plusieurs références selon la charge d’appui, les dimensions de roue, le type de semelle, l’atténuation recherchée, etc. Nous consulter avec les caractéristiques de votre site et vos attentes du système anti-vibration.
Selon la configuration de votre projet la gamme SanerVib® est disponible en plusieurs déclinaisons :
- Pour vos transformateurs avec roues et une atténuation jusqu’à 80% des vibrations : gamme SanerVib 80
- A la place des roues, un plot anti vibratoire peut être installé sur vos transformateurs : gamme SanerVib 80-SG (80% de réduction) et gamme SanerVib 99-SG (99% de réduction)
- Pour faciliter la mise en place sur vos transformateurs électriques roulant avec une pente intégrée en amortissant 80% des vibrations : gamme SanerVib 80-SL
- Un système intégré aux galets pour vos transformateurs électriques roulant en amortissant 80% des vibrations : gamme VibeR80
- Pour les applications spéciales, contactez-nous : gamme SanerVib-SP
Données techniques
Informations complémentaires
Conditions d’utilisation | Extérieur, Intérieur |
---|---|
Matière | Acier |
Adaptation transformateur | avec roues |
Atténuation des vibrations | 99% |
Utilisation et maintenance
Avant installation :
Il est primordial de choisir la référence qui convient à votre site en prenant soin de regarder les dimensions de largeur de votre roue (afin qu’elle puisse rentrer dans le support supérieur et qu’un éventuel déplacement soit rendu impossible) et du poids de votre transformateur (pour ne pas dépasser la plage de compression recommandée).
Maintenance :
Le traitement des SanerVib® a été renforcé, ils ne nécessitent pas d’être remplacés contrairement aux autres solutions.
Se référer au manuel d’utilisation pour plus de précisions.
Le non-respect des bonnes pratiques d’utilisation et le non-traitement des anomalies et défauts de terrain sont sous la responsabilité et à la charge du propriétaire du matériel.
Informations supplémentaires
Les installations de stockage de postes à hautes tensions en contact avec des produits polluants doivent être conformes aux normes et lois en vigueur.
La gamme SanerVib® a été conçue pour isoler ces vibrations générées par la magnéto-constriction des transformateurs et en particulier sa fréquence d’excitation fondamentale à 50Hz ainsi que ses harmoniques de 100 à 200 Hz. Tous les silentblocks SanerVib® ont été testés dans les laboratoires spécialisés SilentFlex®.
