Protección de fauna en AT – Seguridad de subestaciones eléctricas y preservación de la biodiversidad

La presencia de aves y pequeños mamíferos en las proximidades de instalaciones eléctricas MT/AT representa un riesgo importante para la continuidad del suministro eléctrico y la preservación de las especies. En una subestación eléctrica, un simple contacto entre dos potenciales, o entre un conductor de fase y una parte metálica puesta a tierra, puede generar un arco eléctrico, dañar equipos críticos, activar sistemas de protección y provocar interrupciones del servicio.

Para limitar estos incidentes, SYNERDIS®, entidad del Grupo SANERGRID®, integra la tecnología de silicona MIDSUN® en sus gamas E/COVER, E/SLEEVE, E/BARRIER y E/PLATE. Estas soluciones aislantes evitan el contacto accidental entre la fauna y las partes en tensión, resistiendo al mismo tiempo las severas exigencias de los entornos MT/AT.

Este documento detalla los retos relacionados con la fauna, los riesgos para las instalaciones eléctricas, los beneficios técnicos y las soluciones SANERGRID/SYNERDIS adaptadas a todo tipo de subestaciones y líneas eléctricas.

¿Por qué proteger sus subestaciones y líneas MT/AT frente a la fauna?

Un contexto técnico y medioambiental exigente

La evolución de las redes eléctricas, la ampliación de subestaciones primarias, la integración de energías renovables y la densificación de líneas incrementan las interacciones con la fauna local. Las aves utilizan las estructuras de AT como posaderos y plataformas; los roedores acceden a armarios eléctricos y zonas técnicas.

Estos comportamientos generan:

  • Puentes eléctricos involuntarios
  • Colisiones en conductores expuestos
  • Descargas superficiales (flashover)
  • Disparos intempestivos de protecciones
  • Fallos costosos y, en ocasiones, repetitivos

Más allá de la continuidad eléctrica, la normativa refuerza progresivamente la protección de especies protegidas (rapaces, cigüeñas, paseriformes, murciélagos). La implementación de soluciones de protección de fauna se convierte así en una palanca de rendimiento, cumplimiento normativo y gestión de riesgos.

Riesgos de electrocución de aves y roedores

Los escenarios típicos de incidente están bien identificados:

  • Un ave de gran tamaño extiende las alas entre un pasatapas de transformador y una parte metálica.
  • Una rapaz se posa sobre una conexión de MT cercana a otro potencial.
  • Un cuervo manipula un cable o elemento conductor.
  • Un roedor crea un puente entre dos zonas en tensión en una celda exterior.

Las protecciones E/COVER, E/SLEEVE y E/BARRIER permiten:

  • Aumentar las distancias de aislamiento
  • Eliminar zonas de contacto directo
  • Suprimir trayectorias de defecto
  • Evitar descargas internas y arcos externos

El impacto es inmediato: reducción de la mortalidad de fauna y eliminación de incidentes repetitivos en subestaciones.

Fallos eléctricos, arcos y cortocircuitos – Un desafío crítico de explotación

Los defectos de origen animal provocan:

  • Paradas no programadas de transformadores
  • Disparos en barras colectoras
  • Degradación de aisladores de MT
  • Intervenciones de mantenimiento no planificadas
  • Costes operativos elevados

Las descargas superficiales, el tracking y la carbonización aceleran el envejecimiento de las interfaces. Al implementar materiales aislantes de alto rendimiento resistentes a radiación UV, contaminación salina, polvo, humedad y variaciones térmicas, se estabiliza la explotación y se prolonga la vida útil de los activos eléctricos.

SYNERDIS + Tecnología MIDSUN®: soluciones de alto rendimiento, duraderas y respetuosas con la biodiversidad

Tecnología de silicona de 4ª generación para entornos MT/AT

Las soluciones MIDSUN®, integradas en las gamas SYNERDIS®, están formuladas para soportar:

  • Exposición prolongada a UV
  • Ozono
  • Contaminación salina
  • Polvo industrial
  • Efecto corona
  • Amplias variaciones térmicas
  • Humedad permanente

La silicona autofusionante MIDSUN® ofrece:

  • Aislamiento fiable hasta 35 kV
  • Instalación en frío, sin adhesivos ni calentamiento
  • Compatibilidad con múltiples fabricantes
  • Excelente resistencia mecánica con elasticidad duradera
  • Fácil desmontaje y reinstalación durante inspecciones

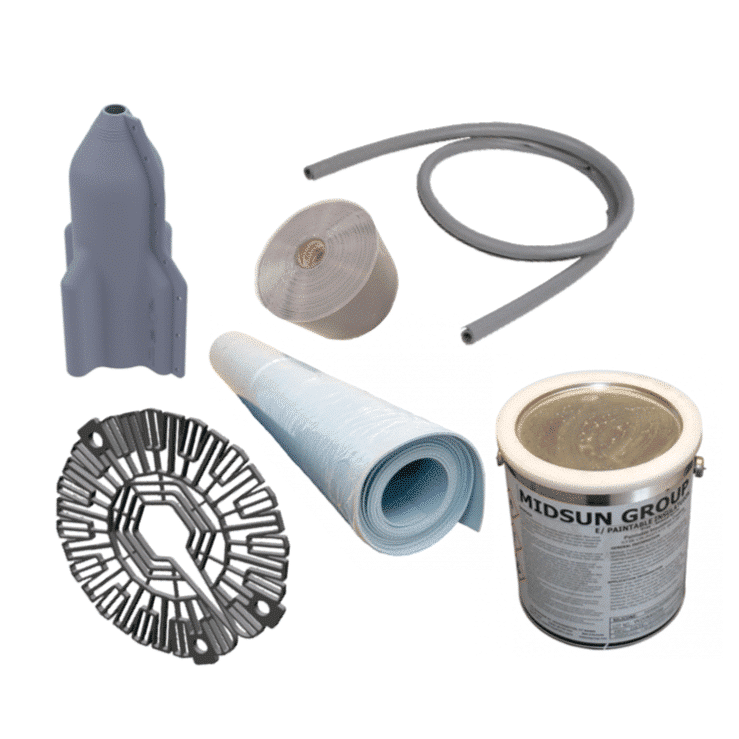

Gamas SYNERDIS – Soluciones técnicas según las necesidades

E/SLEEVE – Fundas aislantes de silicona para conductores y cables

Diseñadas para redes MT/BT, proporcionan:

  • Aislamiento de conductores desnudos
  • Protección de empalmes y conexiones
  • Barrera contra puentes accidentales
  • Mantenimiento de prestaciones dieléctricas incluso en entornos agresivos

Su geometría envolvente se adapta a secciones estándar de conductores. Existen versiones específicas para zonas con elevación térmica.

E/COVER – Capuchones aislantes para pasatapas, atravesamientos y barras colectoras

Los capuchones E/COVER protegen puntos sensibles donde las distancias de aislamiento son críticas:

  • Pasatapas de transformador
  • Atraviesos MT/AT
  • Barras rígidas o tubulares
  • Terminales y conexiones de cable

Ventajas:

  • Instalación rápida
  • Flexibilidad óptima
  • Resistencia a impactos, vibraciones, lluvia y polvo
  • Eliminación de zonas de contacto accidental

E/BARRIER – Barreras anti-contacto para partes metálicas próximas a AT

Se utilizan cuando:

  • Una masa metálica está demasiado próxima a un potencial en tensión
  • Una geometría atípica genera riesgo de puenteo
  • Un enlace mecánico o trenza de puesta a tierra está demasiado expuesto

Estos dispositivos:

  • Bloquean trayectorias de contacto indirecto
  • Evitan descargas superficiales
  • Aseguran interfaces donde las aves podrían posarse

E/PLATE – Placas de silicona para apantallamiento dieléctrico en superficies complejas

Uso típico:

  • Planos de masa de transformadores
  • Superficies metálicas planas o irregulares
  • Zonas imposibles de proteger con capuchones preformados

Recortables y reposicionables, permiten una adaptación precisa incluso en subestaciones con geometrías complejas.

Compatibilidad multiemplazamiento y condiciones extremas

Las soluciones SYNERDIS/MIDSUN mantienen sus prestaciones en:

  • Subestaciones costeras (ambiente salino)
  • Emplazamientos industriales (polvo, hidrocarburos, calor)
  • Regiones montañosas (hielo, ciclos térmicos)
  • Subestaciones rurales con alta presencia de fauna

Son compatibles con equipos MT/AT de todos los principales fabricantes.

SYNERDIS: experiencia, dimensionamiento y acompañamiento integral

Estudios de sitio y análisis de riesgos

Los equipos SYNERDIS evalúan:

  • Trayectorias probables de defecto
  • Distancias fase-tierra
  • Historial de incidentes
  • Tipología de especies presentes
  • Restricciones mecánicas de la subestación

A partir de este análisis, SYNERDIS propone una configuración optimizada, priorizada y conforme a los requisitos del emplazamiento.

Instalación, formación y buenas prácticas

El Grupo SANERGRID proporciona:

  • Instalación en sitio
  • Supervisión
  • Formación de equipos
  • Mantenimiento periódico

Al ser desmontables, las protecciones permiten inspecciones rápidas y no invasivas.

Una gama completa y reconocida para subestaciones y líneas eléctricas

SYNERDIS suministra:

  • E/COVER – capuchones para pasatapas, atravesamientos, barras y conexiones
  • E/SLEEVE – fundas para cables y conductores
  • E/BARRIER – barreras anti-contacto
  • E/PLATE – placas de silicona para apantallamiento personalizado

Se garantiza trazabilidad, conformidad y compatibilidad.

Beneficios concretos de las soluciones SYNERDIS / MIDSUN

Seguridad de los equipos eléctricos

Las protecciones:

  • Reducen arcos y descargas
  • Protegen interfaces sensibles
  • Prolongan la vida útil de aislantes y componentes

Reducción de costes operativos

Menos:

  • Disparos intempestivos
  • Sustitución de accesorios
  • Intervenciones correctivas

Más:

  • Disponibilidad de la instalación
  • Estabilidad de la red
  • Planificación de mantenimiento previsible

Protección de la biodiversidad

Las subestaciones se vuelven más seguras para especies locales y migratorias, especialmente en corredores ecológicos.

Contacte con SYNERDIS para sus proyectos de protección de fauna

SYNERDIS ofrece:

  • Documentación técnica MIDSUN
  • Asistencia en la selección de referencias
  • Dimensionamiento MT/AT
  • Presupuestos personalizados
  • Acompañamiento SANERGRID para soluciones complementarias (retención de aceite, protección contra incendios, sistemas de monitorización)
