BDRG-2 Vasca semplice con 2 facciate rimovibili
0,00 €
Vasca per trasformatore elettrica

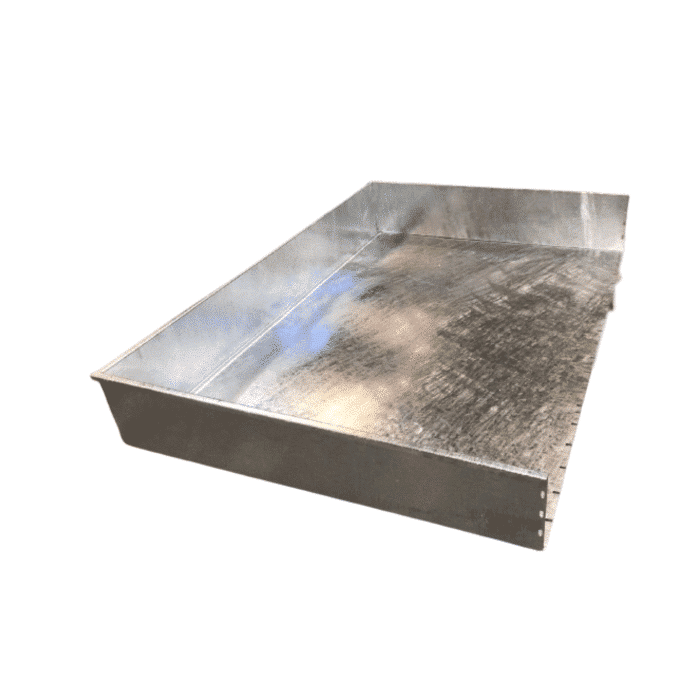

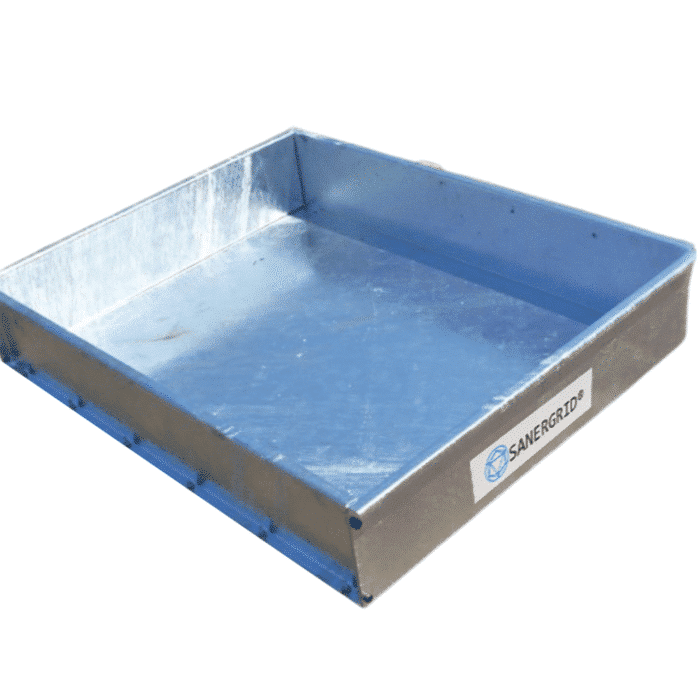

La gamma BDRG-2 comprende diverse referenze standardizzate di vasca monoblocco rimovibili con 2 facciate rimovibili (1 larghezza, 1 lunghezza). La gamma BDRG2 di SANERGRID® è progettata per soddisfare i requisiti normativi, tecnici e ambientali per trasformatori elettrici con olio dielettrico da 160 a 2500 kVA.
Descrizione
Descrizione
Descrizione della gamma standard BDRG2:
- Vasca in acciaio S235, spessore della lamiera da 20 a 30/10

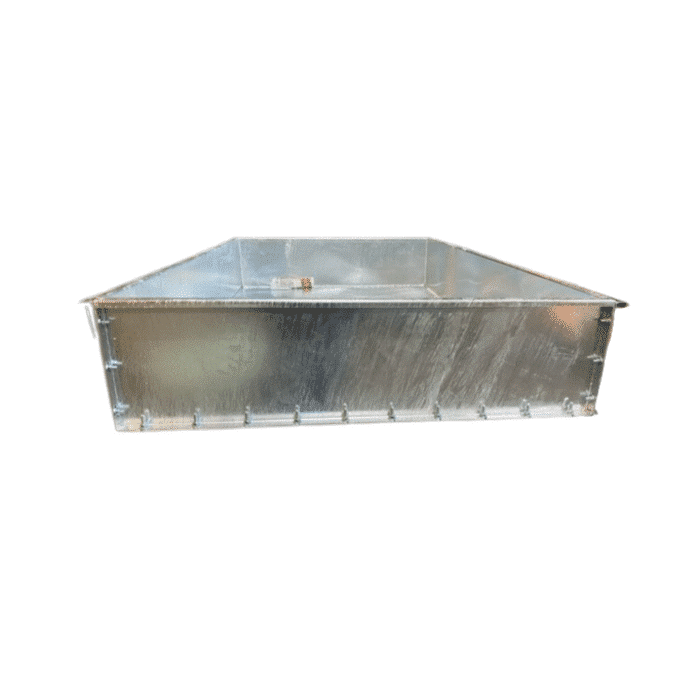

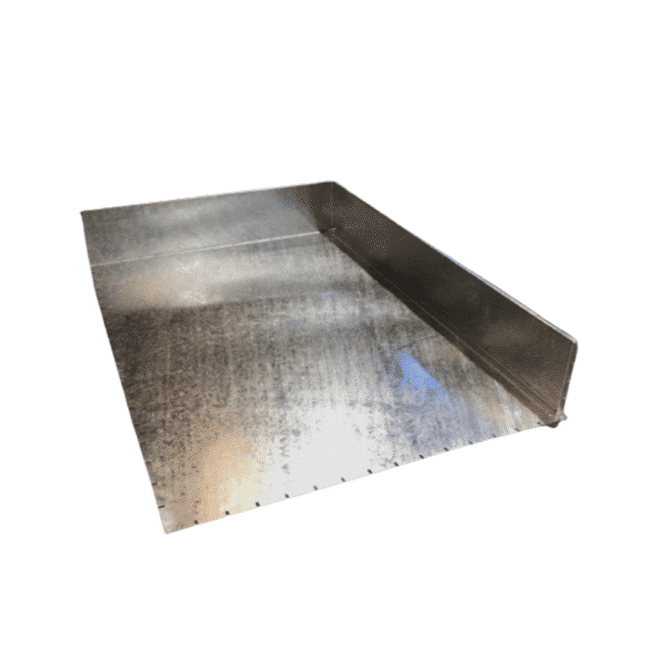

- 2 facciate rimovibili: 1 lungo e 1 largo da avvitare con bulloni e controdadi (in dotazione)

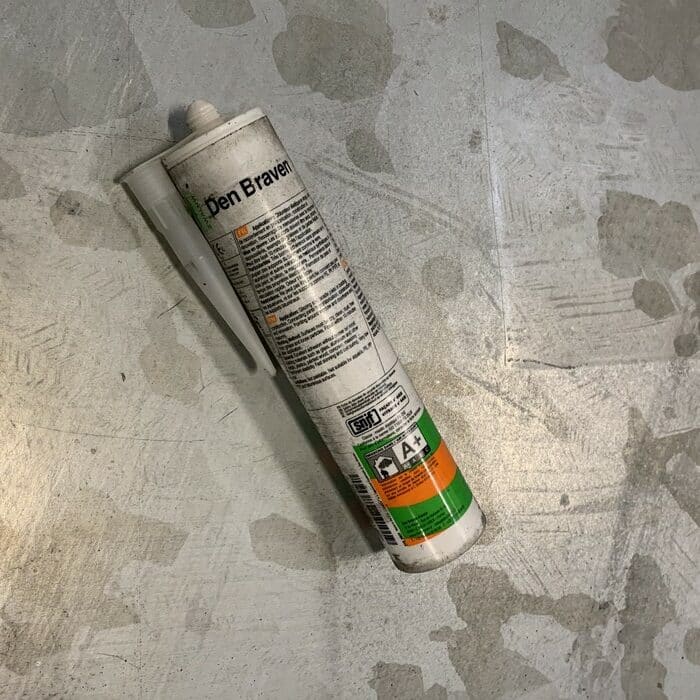

- Guarnizione tecnica in silicone speciale SILGRID™ con resistenza alle alte temperature e olio dielettrico caldo su tutte le parti rimovibili del serbatoio, da applicare dopo l’installazione del trasformatore nel serbatoio e la chiusura dei frontali per garantire la completa tenuta del serbatoio
- Il controllo di qualità dell’unità prima di lasciare la fabbrica, con i cassonetti che arrivano preassemblati con i loro bulloni e dadi preinstallati.
- Uscita di messa a terra disponibile in 2 punti opposti (terminale non fornito)

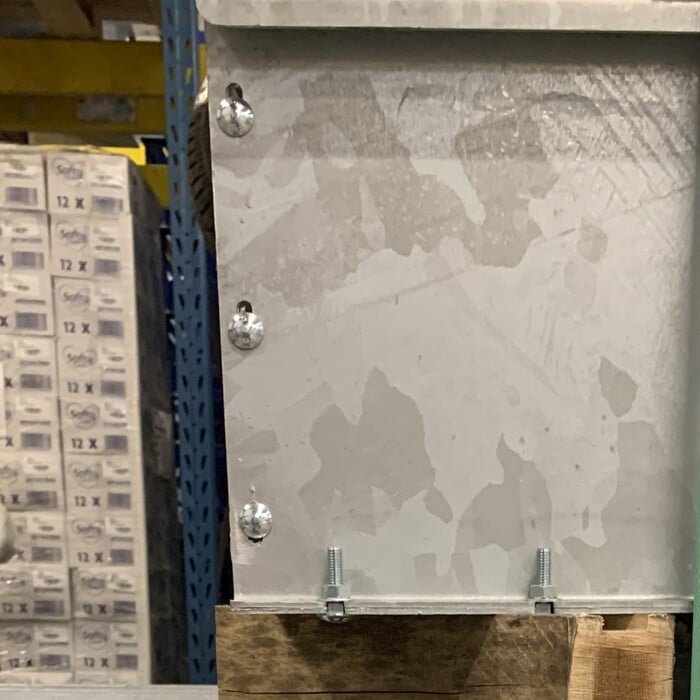

- Saldatura bifacciale stretta, processo di saldatura regolarmente testato da organismi di controllo terzi con il metodo ARDROX 996 P2 con colorante penetrante o equivalente.

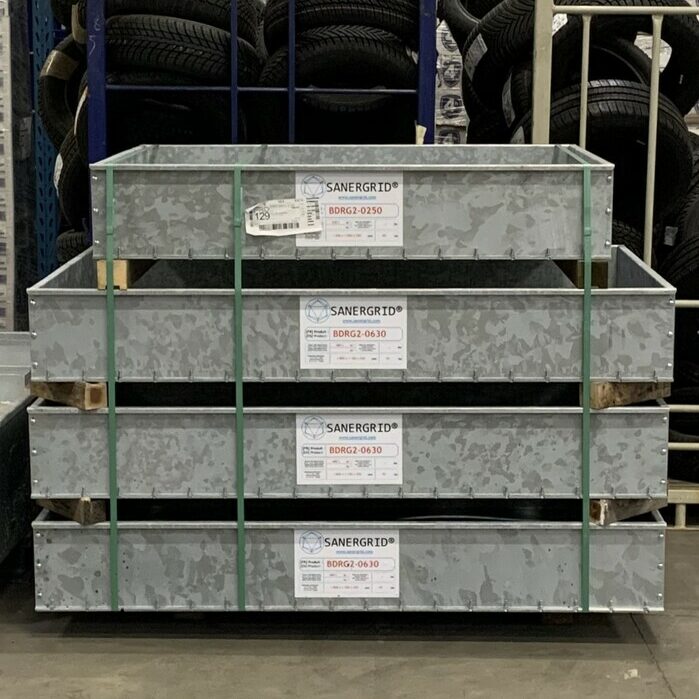

I nostri contenitori BDRG-2 sono zincati a caldo per garantire prestazioni interne ed esterne superiori rispetto alla vernice C3. Sono certificati zincati a caldo in conformità alla norma ISO EN1461-2022.

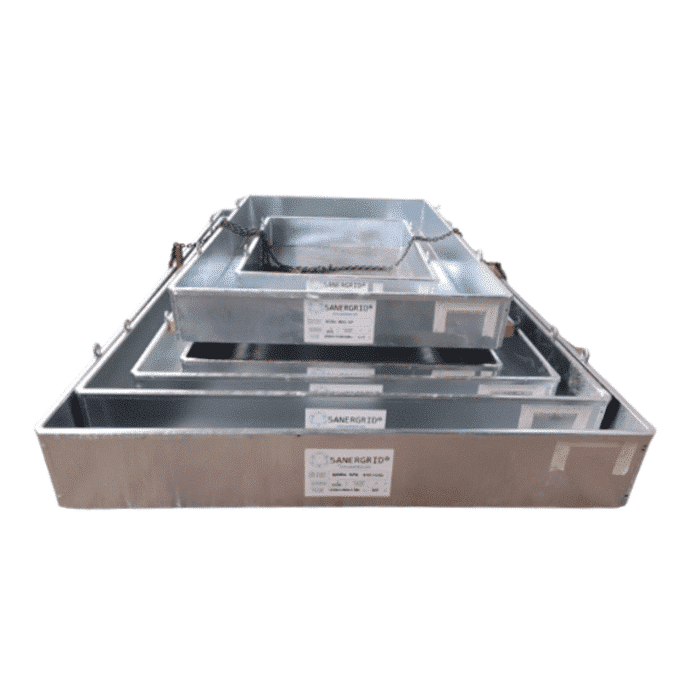

La gamma BDRG-2 comprende 14 vasche di raccolta standardizzate per i trasformatori di distribuzione ECODESIGN di livello 2. In questo modo è possibile soddisfare il volume di ritenzione richiesto, nonché la lunghezza e la larghezza dei trasformatori. Contattateci con le dimensioni del vostro trasformatore.
Si prega di notare che, a partire dall’aggiornamento AFNOR del 2021 sull’NFC13200, le semplici vasche di ritenzione non dotate di serrande tagliafuoco all’interno e di qualsiasi potenza, non sono più autorizzate. Vi consigliamo di consultarci in caso di problemi di altezza o dimensioni e di rivolgervi al nostro organismo di controllo, come APAVE, SOCOTEC o Bureau Veritas (o altri), per ottenere le necessarie esenzioni dalle vostre organizzazioni assicurative.
Accessori e opzioni
A seconda della configurazione del vostro progetto, la gamma BDRG può evolvere in diversi design personalizzati grazie al nostro ufficio di progettazione interno e ai nostri stabilimenti di produzione dedicati:
- Aggiunta di UPN arrotolabili all’interno del vassoio in lunghezza o larghezza: gamma BDRG-ROLL
- Design del vasca con 4 frontali staccabili: gamma BDRSA
- Design del vasca con 1, 3 o 4 pannelli frontali staccabili a seconda delle esigenze di installazione del trasformatore nella gocciolatoi BDRG: gamma BDRG-SP
Sono inoltre disponibili diverse opzioni per applicazioni speciali
- Kit PETRO PIT, quando la vaschetta viene utilizzata all’esterno per consentire il drenaggio continuo dell’acqua piovana. In questo caso, si consiglia di utilizzare le gamme per facciate interamente saldate TRT®.
- Cuscinetti antivibranti SANERVIB da applicare sul fondo della vasca per ridurre il rumore e le vibrazioni del trasformatore.
- Binari interni in UPN BDRG-ROLL
- Modifica del trattamento superficiale in classe di verniciatura C3, C4 o C5
- Trattamento galvanico anticorrosione C5H o CX in GALVAGRID®
- Staffe di bloccaggio per ruote di trasformatori SANERBLOCK™
- Staffa per il fissaggio e l’ancoraggio al suolo.
Dati tecnici
Informazioni aggiuntive
Condizioni d’uso | esterno, interno |
---|---|
Materiale | Acciaio |
Facciate | Rimovibile |
Resistenza al fuoco | SÌ |
Uso e manutenzione
Prima di installare il vasca
- Assicurarsi che la superficie del terreno sia liscia, piana, pulita e, soprattutto, sufficientemente ampia da sopportare il peso del trasformatore e del vasca.
- Verificare che il posizionamento dei pick-up del carico dal pavimento al vassoio sia appropriato, allineato e correttamente dimensionato.
- Se i vasca sono conservati all’esterno, devono essere svuotati regolarmente e non devono essere maneggiati con acqua all’interno.
Installazione del vasca:

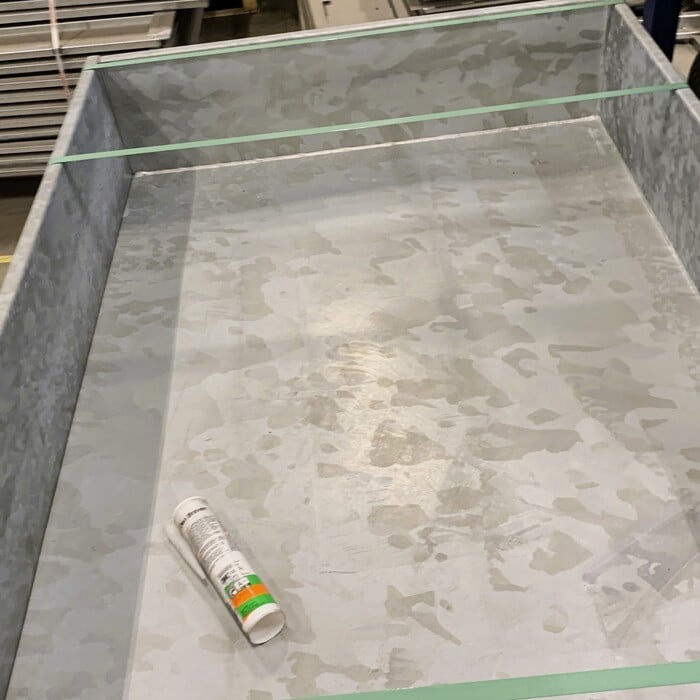

Il mazzo deve essere scaricato utilizzando attrezzature di movimentazione adeguate. Una volta in posizione definitiva, installare il trasformatore nella vaschetta di raccolta, chiudere i pannelli frontali con i bulloni della vaschetta e applicare la cartuccia di sigillante siliconico SILGRID per garantire una tenuta completa.
Manutenzione:
L’ispezione visiva regolare dell’apparecchiatura deve riguardare i seguenti punti:
- Tenuta dei frontali smontabili, delle penetrazioni a parete e degli accessori e/o dei tasselli correttamente avvitati se presenti
- Integrità delle pareti del serbatoio, assenza di deformazioni o danni (urti, colpi, ruggine, ecc.).
- Stato di invecchiamento dello strato protettivo della zincatura a caldo e possibili ritocchi.
- La frequenza di questi controlli dipende dai vincoli di ogni sito, in base al suo grado di corrosione, sporcizia, presenza di materia organica, ecc.
Per ulteriori dettagli, consultare il manuale d’uso. La mancata osservanza delle buone prassi operative e la mancata gestione di anomalie e difetti sul campo sono responsabilità del proprietario dell’apparecchiatura.
Ulteriori informazioni
I nostri cassonetti sono conformi al regolamento europeo UE n. 548/2014, noto anche come ECODESIGN, relativo all’attuazione della direttiva 2009/125/CE, che stabilisce le specifiche di progettazione ecocompatibile per l’immissione sul mercato o la messa in servizio di trasformatori con una potenza nominale di almeno 1 kVA utilizzati nelle reti di trasmissione e distribuzione di energia elettrica a 50 Hz o per applicazioni industriali. Chiamati ECODESIGN Tiers 1 (2015) ed ECODESIGN Tiers 2 (2021).
La nostra gamma standard di fasce di contenimento SANERGRID BDRG2 è conforme alle norme e alle raccomandazioni francesi, europee e internazionali relative al contenimento dei fluidi dielettrici, alla gestione del rischio di incendio, alla gestione degli inquinanti e delle acque piovane nelle sottostazioni ad alta tensione e alla protezione delle persone e dei beni.
- Le norme francesi NF C13-100 e NF C13-200 prevengono i rischi elettrici di sovracorrenti, problemi di messa a terra, incendi, cortocircuiti e fulmini, nonché l’inquinamento del suolo e dell’ambiente.
- La norma NF EN 61936-1, relativa alla progettazione e all’installazione di impianti elettrici, richiede una ritenzione stagna che rappresenti il 100% del volume di olio utilizzato e fornisce le indicazioni necessarie per il predimensionamento dei volumi e delle superfici di ritenzione, delle distanze e dei sistemi di sicurezza antincendio e della gestione delle acque piovane associate allo stoccaggio all’aperto di idrocarburi.
- Raccomandazioni CIGRE 23-07 e IEEE 980 sull’uso di coperture ignifughe per i pozzi e i serbatoi dei trasformatori, nonché indicazioni sul pre-dimensionamento dei serbatoi e dei pozzi di ritenzione interni ed esterni.
- I nostri bunds sono progettati e realizzati in conformità agli standard europei EUROCODE 3 (calcolo delle strutture in acciaio).
- I nostri stabilimenti di produzione sono certificati ISO 9001 per il processo di gestione della qualità e IS0 14001 per il processo di gestione ambientale, e hanno tutti sede in Europa per favorire le filiere corte e limitare le emissioni di carbonio.
- I nostri siti francesi ed europei ci permettono di garantire che tutto il nostro acciaio provenga da una produzione europea, composta per oltre il 50% da acciaio riciclato per limitare l’eccessivo sfruttamento delle risorse e limitare le emissioni di carbonio legate alle nostre attività produttive SANERGRID.
- Drenaggio dell’acqua piovana e inquinamento da idrocarburi in caso di utilizzo all’aperto:
Grazie al sistema di filtraggio dell’acqua SPI anti-idrocarburi, il serbatoio è vuoto d’acqua per la maggior parte del tempo e pronto a ricevere gli idrocarburi. In conformità con la legge francese sulle acque (decreto 77-254), l’acqua scaricata dai serbatoi non è contaminata da più di 5 ppm di idrocarburi, secondo la norma EN 858-1 (“impianti di separazione di liquidi leggeri”).
I filtri SPI® sono regolarmente testati da laboratori indipendenti: SANERGRID Bureau Veritas rapporto certificato COFRAC I.D.: 003606/2776443/1/1/1 nel 2015 (Francia), SPI Phoenix laboratory reports I.D.: AR67044 nel 2002, 2004, 2005, 2009, 2018, 2022 (USA), TÜV report Nr 2432974 nel 2016 (Germania), NUA report -Z-11895-1/1-2016. (Elenco non esaustivo)
