Descrizione

Al di sopra dei 40 MVA, il trasformatore elettrico immerso deve essere dotato di una vasca di recupero con una capacità pari ad almeno il 20% della quantità di dielettrico contenuta nel trasformatore, solitamente dotata di una coperta estinguente di tipo EXTICOV™ o LHD^® per garantire un rapido e naturale spegnimento del dielettrico liquido nel caso in cui gli oli rimangano intrappolati in essa. Questa vasca di recupero deve essere collegata a una vasca di stoccaggio separata, comunemente nota come “vasca remota”, con una capacità almeno pari a quella del trasformatore con la capacità maggiore, quando è condivisa da più trasformatori.

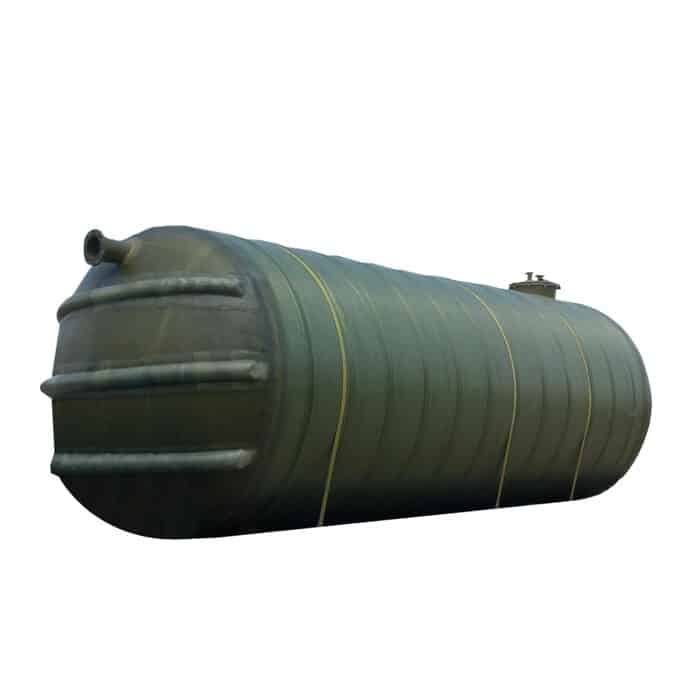

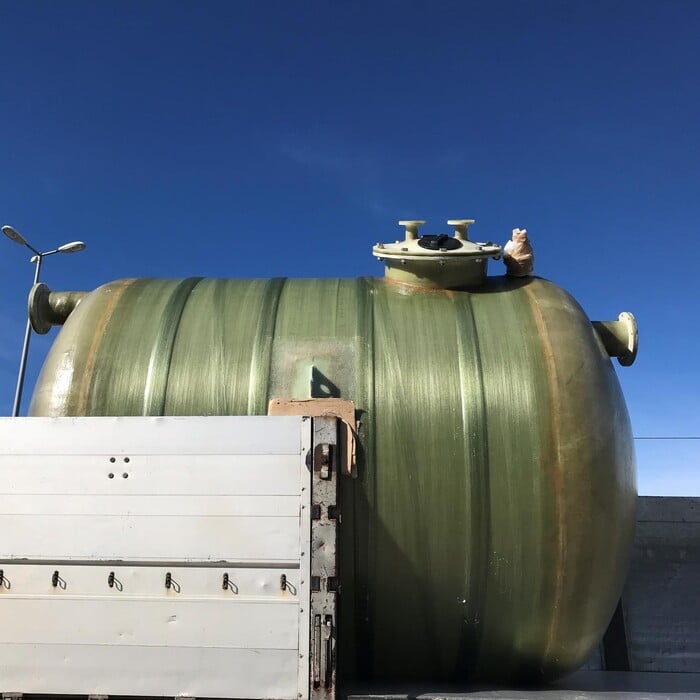

Descrizione della gamma standard DEPOSIT-MV:

• Doppia parete in fibra di vetro rinforzata: robusta, affidabile e resistente alla corrosione.

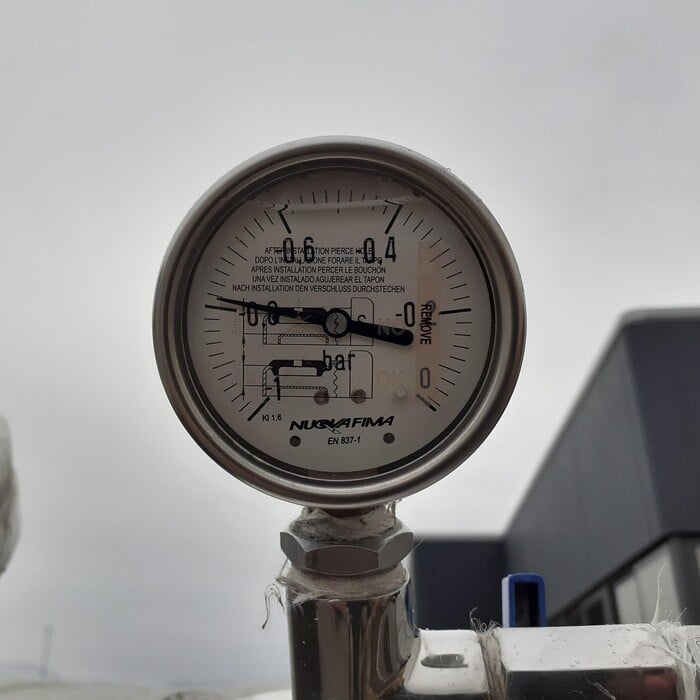

• Manometro utilizzato per rilevare eventuali perdite o perdite di tenuta. In caso di rottura di una delle pareti, la caduta di pressione tra i due spessori consente di individuare il problema in superficie.

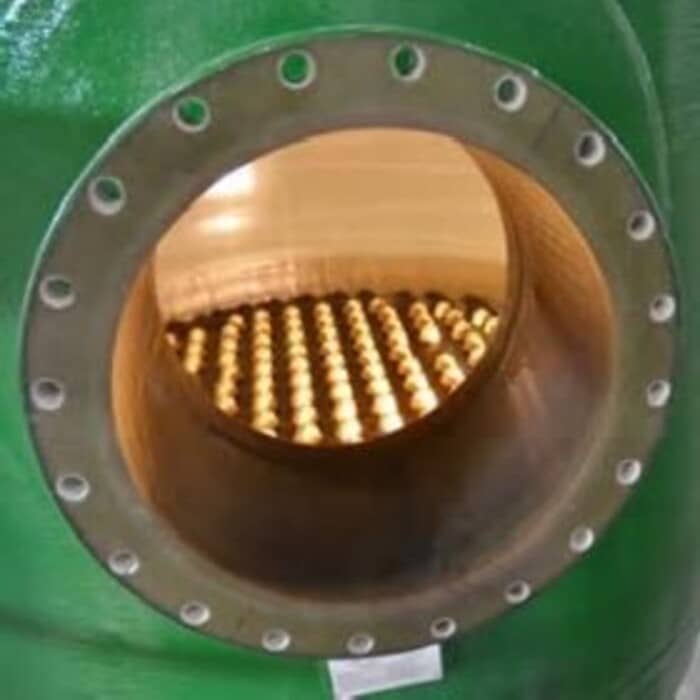

• Le connessioni alla rete sono realizzate con bocchette (cemento, acciaio-cemento), flange o manicotti. Altri tipi di collegamento possono essere studiati in base alle vostre esigenze. Le dimensioni di questi raccordi e il loro diametro possono essere adattati su richiesta per consentire di gestire qualsiasi flusso d’acqua.
• Le fosse standard sono disponibili in volumi singoli da 10 a 80 m3.

Ogni fossa DEPOSIT^® MV viene fornita con i seguenti accessori standard:

• 1 flangia di ingresso e 1 flangia di uscita DN200
• 1 Portello d’ispezione DN600
• 1 foro di ispezione DN140
• 2 anelli di sollevamento per una facile installazione
• 2 flange di ricambio DN50
• 1 Kit flangia e manometro DN50
• 1 targhetta
• 2 flange di collegamento DN200

Come funziona la gamma DEPOSIT-MV:

Il DEPOSITO^®-MV è permanentemente “rinforzato” da una profondità d’acqua di circa 200 mm. In caso di maltempo, l’acqua piovana trattenuta dalla vasca di raccolta installata sotto il trasformatore confluisce nel pozzetto remoto. Quando il volume d’acqua raccolto supera l’altezza utile del sifone, l’acqua in eccesso scaricata nel pozzetto viene evacuata attraverso il sifone a T.

In caso di incidente :

Questa modalità operativa si attiva in caso di fuoriuscita di olio dal trasformatore. Le gocce d’olio confluiscono nel pozzetto DEPOSIT^®. A causa delle rispettive densità, l’acqua e l’olio formano due fasi distinte: l’acqua forma la fase inferiore, che viene evacuata attraverso il sifone, e l’olio forma la fase superiore, che viene trattenuta nella fossa.

Funzionamento di emergenza :

Il funzionamento di emergenza descrive una situazione come un’esplosione o un grave danno al trasformatore, con conseguente fuoriuscita di olio infuocato ad alta velocità. Il serbatoio è progettato per contenere il 100% del volume di olio del trasformatore. In caso di intervento dei vigili del fuoco o di attivazione del sistema di estinzione, il serbatoio DEPOSIT-MV è progettato per evacuare l’acqua di estinzione in eccesso utilizzando il sistema di immersione a T, riducendo al minimo il rischio di evacuazione dell’olio.

La gamma DEPOSIT^®-MV è composta da una serie di fosse remote, ciascuna con un volume di ritenzione specifico. Contattateci con le dimensioni del vostro trasformatore.

Su richiesta, possiamo fornire e integrare :

• Un foro di ispezione supplementare,
• Un secondo portello di ispezione,
• Una scala e la relativa staffa di montaggio,
• Un indicatore di livello,
• Sensori di livello

La gamma DESPOSIT^® è disponibile anche in altre 2 configurazioni standard:

• Serbatoio remoto monocamerale per lo stoccaggio di acqua antincendio d’emergenza (Deluge Water): gamma DEPOSIT-DW
• Serbatoio remoto a tre camere (Tri Volume): gamma DEPOSIT-TV

Informazioni aggiuntive

Prima di installare il pozzetto:

Scavare uno scavo di 1000 mm più lungo e più largo della fossa. Controllare che il fondo dello scavo rimanga livellato e privo di gradini o buchi.

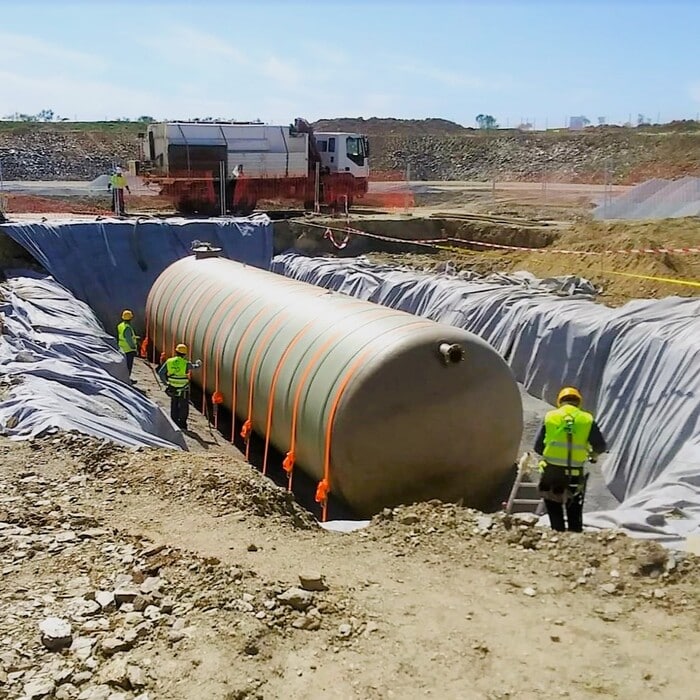

Installazione della vasca:

               Installazione a basso livello di acqua

Costruire una soletta in cemento armato adatta al peso della fossa che dovrà sostenere. Assicurarsi che la superficie della soletta di cemento rimanga piana, senza pietre, gradini o spigoli vivi. La fossa deve essere scaricata con un’attrezzatura di movimentazione adeguata e collocata sulla soletta. Quindi riempire gradualmente i lati della fossa con ghiaia in strati di 300 mm, compattando progressivamente, e ripetere l’operazione fino alla sommità della fossa.

Installazione a livello di acque sotterranee elevate

La cisterna viene installata in una fossa in cui la falda freatica si trova al di sopra della generatrice di sostegno della cisterna, realizzando un sarcofago in calcestruzzo magro. La fossa deve essere asciutta e priva di acqua per tutto il processo di installazione, fino a quando il calcestruzzo magro non ha fatto presa. Riempire la cisterna d’acqua e riempire la fossa di calcestruzzo magro lungo tutto il suo perimetro fino alla generatrice superiore della cisterna, lasciando un’altezza di circa 200 mm tra il livello dell’acqua e quello del calcestruzzo magro. Questa fase deve essere eseguita in due giorni, il 1° giorno per raggiungere il 30% dell’altezza della vasca. Il secondo giorno, una volta che il calcestruzzo del primo giorno ha fatto presa, per raggiungere l’80% dell’altezza della vasca. Una volta che il calcestruzzo utilizzato per l’interramento ha fatto presa, i restanti carichi di zavorra saranno posizionati sulla parte superiore, fino a raggiungere X Tn.

Manutenzione:

DEPOSITO^® Le fosse richiedono semplici operazioni di manutenzione e ispezione a intervalli regolari:

• Dopo ogni temporale, forte pioggia o allagamento del trasformatore (impianto di irrigazione), verificare che non vi siano ostacoli che ostruiscano le varie tubature.
• Utilizzare il manometro per verificare che non vi siano perdite o problemi di impermeabilità nella doppia parete.
• Ogni 5 anni, verificare che il serbatoio sia in buone condizioni mediante un’ispezione visiva all’interno del pozzetto.

Per ulteriori dettagli, consultare il manuale d’uso.

Il proprietario dell’apparecchiatura è responsabile e risponde di qualsiasi inosservanza delle buone pratiche d’uso e di qualsiasi mancata gestione di anomalie e difetti sul campo.

Le strutture di stoccaggio per le sottostazioni ad alta tensione a contatto con prodotti inquinanti devono essere conformi agli standard e alle leggi in vigore.

Al termine del processo di produzione, l’impermeabilità viene testata in fabbrica applicando una pressione negativa alla doppia parete di ogni pozzetto DEPOSIT^® per creare il vuoto e misurare eventuali perdite: questo metodo di prova dell’aria è molto più affidabile di un test di impermeabilità.

Tutte le nostre fosse sono progettate secondo gli standard industriali e prodotte secondo le norme ISO 9001 per garantire un alto livello di affidabilità e qualità.

Norme edilizie:

• NF EN-13121: Serbatoi e container in PRFV per applicazioni fuori terra
• NF-EN 976-1: Serbatoi interrati in vetroresina – Serbatoi cilindrici orizzontali per lo stoccaggio non pressurizzato di combustibili liquidi o carburanti.
• NI 50-20-04(4-0): Ricevitori di emergenza interrati in composito rinforzato con vetro. Questa norma stabilisce un riferimento tecnico imposto da IBERDROLA per le caratteristiche tecniche minime e le prove da eseguire sui ricevitori di emergenza della gamma DEPOSIT^®.

Norme di prova:

I nostri pozzi DEPOSIT^® sono testati da un laboratorio indipendente (AIMPLAS) per verificare :

• Resistenza chimica delle pareti in conformità alla norma NF-EN 976-1: l’elevata resistenza chimica del pozzetto con il dielettrico è assicurata dall’applicazione di una resina epossidica vinilestere alle pareti interne, che garantisce la longevità e l’impermeabilità del prodotto per 40 anni.
• Proprietà di flessione in conformità alla norma NF-EN ISO 14125: la resistenza meccanica di tutti i componenti della fossa è migliorata dall’applicazione di una resina isoftalica. Una fossa DEPOSIT^® , installata e ancorata secondo le raccomandazioni del produttore, può quindi sopportare carichi superficiali elevati.
• Temperatura di deflessione termica in conformità alla norma UNE-EN ISO 75-30: DEPOSIT^® ha mantenuto tutte le sue caratteristiche fisiche, meccaniche e di impermeabilità dopo 2 test successivi per il recupero del volume massimo, per 24 ore e con olio a 150°C.
