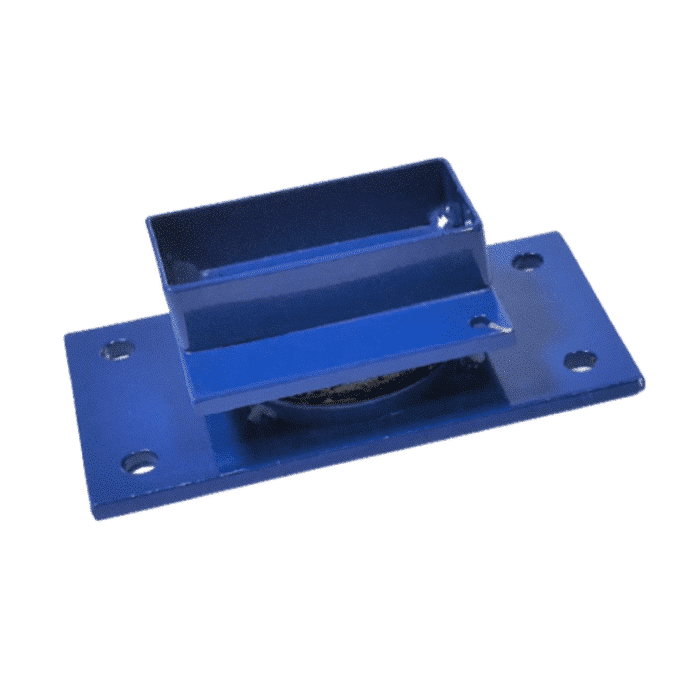

SANERVIB-80 Supporti antivibranti al 80 % per trasformatori con ruote

0,00

Assorbono fino all’80% delle vibrazioni per trasformatori elettrici dotati di ruote

SanerVib80 è una gamma di supporti antivibranti per trasformatori elettrici dotati di ruote, che assorbono fino all’80% delle vibrazioni. Questi silentblock sono stati sviluppati per fornire elevate prestazioni antivibranti alle frequenze di eccitazione dei trasformatori, in funzione del loro peso.

+

Descrizione

Descrizione

Quando i trasformatori elettrici sono in funzione, emettono un rumore caratteristico dovuto alle vibrazioni dei lamierini che li compongono. Queste vibrazioni derivano dalla corrente alternata a 50 Hz che li attraversa, con una frequenza di vibrazione fondamentale e diverse armoniche corrispondenti a 100-200 Hz. A seconda del carico utilizzato, della progettazione e dell’età del trasformatore, queste vibrazioni possono aumentare nel tempo. Inoltre, a seconda del luogo di installazione, queste vibrazioni possono entrare in risonanza con il telaio.

Per attutire il rumore generato dai trasformatori elettrici a olio o a secco durante il loro funzionamento, abbiamo progettato la gamma SanerVib® . Si tratta di una gamma di silentblock a bassa frequenza sviluppati appositamente per fornire elevate prestazioni antivibranti alle frequenze di eccitazione dei trasformatori. La serie SanerVib 80 è progettata per fornire una riduzione delle vibrazioni fino all’80%.



Descrizione della gamma SanerVib® 80:

  • Configurazione classica a 4 supporti
  • Cuscino e molla in acciaio inossidabile incapsulati tra una piastra di montaggio e un supporto per la ruota del trasformatore.
  • Design metallico con un modulo di plasticità che varia pochissimo nel tempo, a differenza di altre soluzioni in plastica o elastomero presenti sul mercato, che devono essere cambiate regolarmente.
  • Trattamento superficiale rinforzato in modo che l’invecchiamento sia prossimo alla vita del trasformatore.
  • Tutti i SanerVib80 sono realizzati in acciaio verniciato, categoria C2, con un trattamento anticorrosione superiore (zincatura o acciaio inox su richiesta).
  • Blu notte di serie, altri colori disponibili su richiesta



I 2 riferimenti SanerVib® 80 sono sufficienti per coprire la maggior parte delle gamme di trasformatori di distribuzione elettrica da 200 a 5200 kg (rif. SanerVib80-05200) e da 5201 a 10000 kg (rif. SanerVib80-10000). Questi due riferimenti sono disponibili per rulli da 40 o 70 mm.



Dettagli del prodotto SanerVib 80:

  • SanerVib80-05200: Lunghezza: 18 cm / Larghezza: 10 cm / Altezza: 4,4 cm / Peso (set di 4): 7 kg
  • SanerVib80-10000: Lunghezza: 20 cm / Larghezza: 12,5 cm / Altezza: 4,4 cm / Peso (set di 4): 8 kg

Accessori e opzioni

La gamma SanerVib® è composta da diverse referenze a seconda del carico di supporto, delle dimensioni delle ruote, del tipo di piastra di base, dell’attenuazione richiesta, ecc. Contattateci per comunicarci le caratteristiche del vostro sito e i vostri requisiti per il sistema antivibrante.

A seconda della configurazione del progetto, la gamma SanerVib® è disponibile in diverse versioni:

  • Per i vostri trasformatori con ruote e attenuazione delle vibrazioni fino al 99%: gamma SanerVib 99
  • Al posto delle ruote, è possibile montare un cuscinetto antivibrante sui trasformatori: gamma SanerVib 80-SG (riduzione dell’80%) e gamma SanerVib 99-SG (riduzione del 99%).
  • Per una facile installazione sui trasformatori elettrici rotanti con pendenza integrata, che assorbe l’80% delle vibrazioni: gamma SanerVib 80-SL
  • Un sistema integrato di rulli per i trasformatori elettrici rotanti che assorbe l’80% delle vibrazioni: gamma VibeR80
  • Per applicazioni speciali, contattateci: gamma SanerVib-SP

Dati tecnici

Informazioni aggiuntive

Materiale

Acciaio, Acciaio inox

Condizioni d’uso

esterno, interno

Adattatore per trasformatore

con ruote

Attenuazione di vibrazione

80%

Uso e manutenzione

Prima dell’installazione:

È essenziale scegliere il riferimento giusto per il sito, tenendo conto della larghezza della ruota (in modo che si inserisca nel supporto superiore e non possa essere spostata) e del peso del trasformatore (per non superare il range di compressione consigliato).



Manutenzione:

Il trattamento di SanerVib® è stato rinforzato, quindi, a differenza di altre soluzioni, non è necessario sostituirlo.

Per ulteriori dettagli, consultare il manuale d’uso.

Il proprietario dell’apparecchiatura è responsabile e risponde di qualsiasi inosservanza delle buone pratiche d’uso e di qualsiasi mancata gestione di anomalie e difetti sul campo.

Ulteriori informazioni

Le strutture di stoccaggio per le sottostazioni ad alta tensione a contatto con prodotti inquinanti devono essere conformi agli standard e alle leggi in vigore.

La gamma SanerVib® è stata progettata per isolare le vibrazioni generate dalla magnetocostrizione dei trasformatori, in particolare la frequenza di eccitazione fondamentale di 50 Hz e le sue armoniche da 100 a 200 Hz. Tutti i silentblock SanerVib® sono stati testati nei laboratori specializzati SilentFlex® .
