PETRO-PIPE PI-616-M2 Filtro per idrocarburi per il drenaggio a media ritenzione
0,00 €
Cartuccia separatore di idrocarburi, a vite, lunga durata
PETRO-PIPE PI616-M2 di SPI® è una cartuccia a vite per la filtrazione di acque piovane contaminate da idrocarburi provenienti per vasche e fosse di ritenzione di transformatori di medie dimensioni, per uso permanente. Il suo sistema autobloccante intrappola le particelle nocive, evitando l’inquinamento del suolo. Il suo componente polimerico oleofilo e idrofobo trattiene in modo permanente gli idrocarburi.
Descrizione
Descrizione
Il PETRO-PIPE PI616-M2 di SANERGRID è una cartuccia appositamente inventata da SPI® negli anni ’90 per adattarsi facilmente a tutti i tipi di fasce e pozzetti di ritenzione. Garantisce una filtrazione continua delle acque di drenaggio, trattenendo al contempo gli oli dielettrici nocivi e gli idrocarburi come benzina, gasolio, getti di carburante, ecc. È inoltre conforme al paragrafo 471 della norma NF C13-200 (“Devono essere prese tutte le precauzioni per garantire che il serbatoio di recupero non si riempia d’acqua o che l’acqua venga evacuata“). I nostri filtri sono regolarmente testati da laboratori indipendenti, quando sono nuovi, in condizioni di semivita e dopo il periodo di utilizzo consigliato (vedere la scheda Informazioni aggiuntive).
In caso di fuoriuscita di idrocarburi, il componente reagisce e forma un tappo, impedendo la fuoriuscita del fluido nell’ambiente. Si tratta di un sistema autobloccante, che funziona senza parti meccaniche o connessioni elettriche.

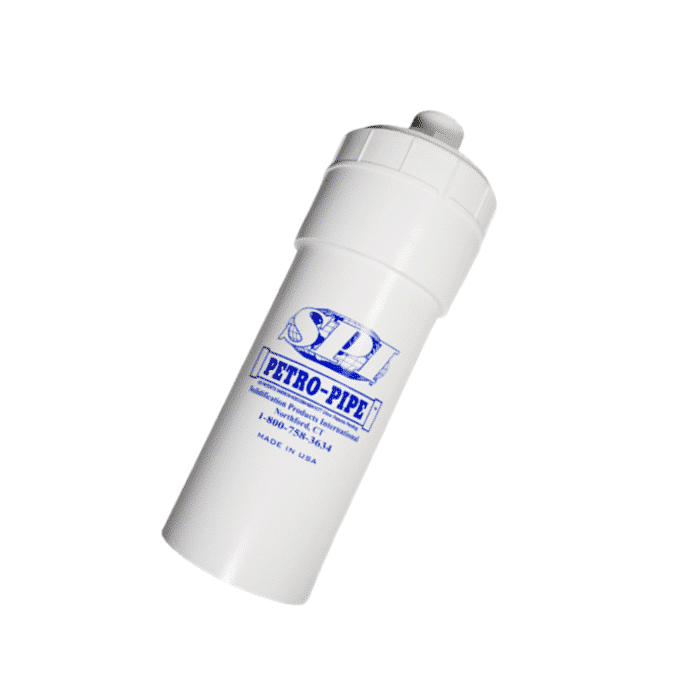

Descrizione del tubo PETRO® PI-616-M2:
- Realizzato in PVC rigido rinforzato con protezione UV per una maggiore resistenza e durata.
- Componente polimerico idrofobo e oleofilo: blocca in modo permanente gli oli dielettrici, gli idrocarburi di benzina e diesel. Consultare le gamme PI-616-FR3 e PI-620-SYNBLOC per gli esteri naturali o sintetici.
- Lunghezza: 45 cm / Diametro: 15 cm / Peso: 5 kg
- Portata approssimativa filtrata (*): 16 L/min / Saturazione approssimativa (*): da 3 a 5 L / Cambio consigliato (*): ogni 3-5 anni
(*) A seconda delle condizioni di utilizzo in ogni sito, a seconda della quantità di tracce di idrocarburi filtrate dalla cartuccia, della regolarità della manutenzione del serbatoio/pozzetto/prefiltri, ecc. Condizioni di utilizzo per le quali SANERGRID® e SPI® non possono assumere alcun impegno.
Da oltre 30 anni, i filtri SPI sono riconosciuti per l’elevata affidabilità, l’estrema robustezza e la longevità, anche nelle condizioni più difficili: resistenza agli oli per trasformatori caldi (>100°C), all’acqua emulsionata con l’olio dielettrico, elevata resistenza ai raggi ultravioletti e agli amplessi termici, ecc. SPI ha ottenuto la certificazione di qualità ISO 9001 per il suo processo produttivo e ha integrato un approccio di eco-design volto a ridurre la quantità di materiali e di CO2 utilizzati nel processo di produzione.
Accessori e opzioni
La gamma PETRO-PIPE® è l’unica gamma sul mercato che offre tutte le referenze a seconda dell’uso e del tipo di inquinante: idrocarburi, esteri o oli sintetici e naturali, ecc. La scelta del formato della cartuccia dipende anche dalla portata.
- PETRO PIPE PI616-FR3 per esteri naturali
- PETRO PIPE PI620-SYNBLOC per esteri sintetici
- PIFH-616 per oli minerali con filtri da annegare nel calcestruzzo
- PIF per la sostituzione di PIFH incassati in pozzetti di cemento
- Valvole da 2 pollici e gomiti da 2 pollici
- Gabbie di prefiltrazione esterne: gamma PFB 810, 1012 o 1224
PETRO PIPE prefiltrazione :
La prefiltrazione è essenziale per limitare il rischio di intasamento della cartuccia P-PIPE a causa della polvere presente nell’acqua. Poiché viene utilizzata per installazioni permanenti e grandi volumi di acqua trattata, la gamma PETRO PIPE dispone di 2 sistemi di prefiltrazione:
- Prefiltrazione interna: tutti i PETRO PIPE PI-616 e PI-620 sono dotati di schiuma di prefiltrazione interna facile da pulire e da intercambiare: non è necessario cambiare sistematicamente le cartucce, ma è sufficiente pulire i pre-filtri. In questo modo si riducono i volumi di rifiuti e si evita di dover sostituire troppo spesso le cartucce filtranti.
- SPI è l’inventore dei sistemi di griglie di prefiltrazione esterne o PFB™ (rif. PFB-0810, PFB-1012, PFB-1224 ), sviluppati negli anni ’90, che permettono di cambiare solo la cartuccia attiva senza dover cambiare l’intero sistema: solo la cartuccia filtrante deve essere cambiata quando è satura, è possibile cambiare i pre-filtri interni ed esterni. Di facile e rapido accesso, questo sistema di griglie di prefiltrazione riduce anche la necessità di manutenzione dei pre-filtri interni.
Le schiume di prefiltrazione interna PFB™ sono pulibili e ricaricabili in loco.
Grazie a queste due innovazioni SPI, è possibile ridurre la quantità di rifiuti generati di oltre il 50% per un ambito di manutenzione equivalente.
Il SANERGRID SPI® PETRO PIPE standard è il PI-616-M2 per gli idrocarburi con una singola catena carboniosa (ad es. oli minerali), ovvero un ingresso filtro con testa filettata da 2″ maschio. Sono disponibili altre configurazioni semi-standard maschio (4” e 6”) e femmina (2”-4”-6”). Per filettature speciali o sostanze speciali, contattateci.
Dati tecnici
Informazioni aggiuntive
Peso | 5 kg |
---|---|
Dimensioni | 45 × 15 cm |
Condizioni d’uso | esterno, interno |
Materiale | PVC rigido |
Filtrazione | esteri sintetici, Idrocarburi |
Uso e manutenzione
Installazione:
- Il filtro viene avvitato sull’apposita uscita della valvola femmina filettata da 2″ o DN50 per il gas (a spese del cliente o da acquistare con l’apparecchiatura). Si raccomanda l’uso di Teflon o di un sigillante sulle filettature per garantire la completa tenuta delle connessioni.
- Il filtro deve essere posizionato con un leggero angolo compreso tra 0° e 25°, idealmente 25°, nella direzione del flusso per garantire un flusso ottimale e la durata del PETRO PIPE.

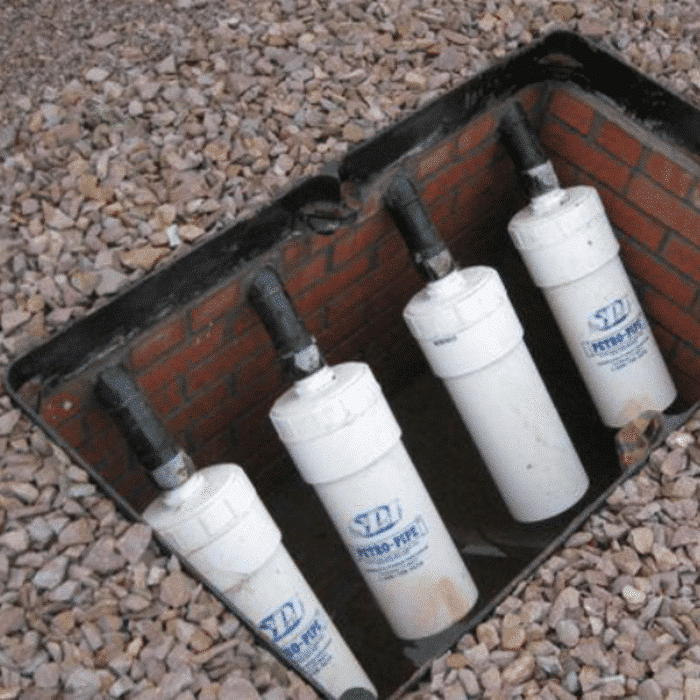

- Si raccomanda una valvola a monte per consegnare il volume di ritenzione prima della manutenzione del filtro in modo semplice e sicuro. Per portate più elevate è possibile installare una serie di filtri in parallelo, su un clarinetto o su uno SKID PIPE™4, 6 o 12.

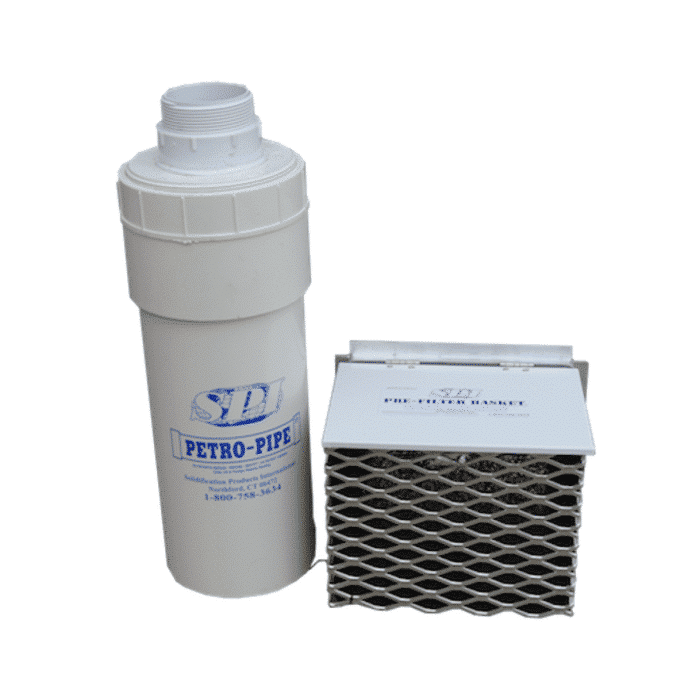

- Una gabbia di prefiltrazione PFB-0810 o PFB-1012 o PFB-1224 per PETRO-PIPE® può essere installata (come opzione) a monte del filtro nel serbatoio di ritenzione per rimuovere le impurità dall’acqua ed evitare che il filtro si intasi troppo rapidamente. La gabbia di prefiltrazione PFB viene sempre installata nel serbatoio di ritenzione nel punto in cui l’acqua entra nel filtro.
Manutenzione:
- I filtri SPI sono sensibili ai fanghi e alle impurità trasportate dall’acqua, che possono ridurre notevolmente la portata o addirittura bloccare il filtro. Una buona prefiltrazione è quindi essenziale per proteggere l’ingresso del filtro e deve essere controllata regolarmente.
- Le schiume interne dei TUBI PETRO e quelle della gabbia di prefiltrazione devono essere lavate con acqua pulita con la frequenza richiesta dal sito di utilizzo. La frequenza del risciacquo dipende dalla quantità di impurità portate in ciascun punto di drenaggio e quindi da ciascun sito industriale.
- Per tenere traccia dei filtri e dei tempi di sostituzione, i prodotti SPI hanno un numero di serie del lotto corrispondente al lotto di principio attivo testato e approvato dal produttore. In questo modo, anche voi potrete tenere traccia dei vostri filtri e delle date di sostituzione consigliate semplicemente con un’ispezione visiva.
- A fine vita, il filtro e il prefiltro devono essere smaltiti come rifiuti convenzionali di idrocarburi con il codice [150202*].
Per le vostre esigenze specifiche in termini di tracciabilità e di promemoria automatico delle date di manutenzione, SANERGRID® può creare per voi un sistema di tracciabilità delle unità, in cambio di un contratto di manutenzione con uno dei nostri partner nazionali.
Ulteriori informazioni
SPI è leader mondiale nella filtrazione per gravità delle acque piovane inquinate da oli per trasformatori, con un impianto di produzione e un processo di controllo qualità certificati ISO9001.
Come parte della tecnologia dei filtri SPI® , la gamma PETRO-PIPE® è il punto di riferimento europeo per le cartucce di filtrazione per la ritenzione di piccoli volumi di acqua piovana contaminata da idrocarburi. È l’unico filtro sul mercato che è stato convalidato per oltre 30 anni dalle più grandi aziende industriali francesi ed europee (EDF, ENEDIS, SNCF, SCHNEIDER, RTE, ABB HITACHI, SIEMENS, IBERDROLA, NATURGY, REE, EDP, ENEL, IREN, TERNA, E-ON, RWE, VATTENFALL, ELIA, ESB, SCOTTISH POWER, NATIONAL GRID, NETWORK RAIL, UK PN, BRITISH PETROLEUM, TOTAL ENERGIE, BASF, BAYER, ELES, CERN, ITER, VOLVO, DEUTSCHE BAHN, ADIF, SNCB, REPSOL, ecc? elenco non esaustivo).
Drenaggio dell’acqua piovana e inquinamento da idrocarburi: grazie al sistema di filtraggio dell’acqua SPI anti-idrocarburi, il serbatoio è vuoto d’acqua per la maggior parte del tempo e pronto a ricevere gli idrocarburi. In conformità alla legislazione sulle acque, l’acqua scaricata dai serbatoi non è contaminata da più di 5 ppm di idrocarburi, secondo la norma EN 858-1 (“impianti di separazione di liquidi leggeri”).
I filtri SPI® PETRO PIPE sono regolarmente testati da laboratori indipendenti: SANERGRID Bureau Veritas rapporto COFRAC I.D. certificato: 003606/2776443/1/1/1 nel 2015 (Francia), SPI Phoenix I.D. rapporti di laboratorio: AR67044 dal 2002, 2004, 2005, 2009, 2018, 2022 (USA), TÜV rapporto Nr 2432974 nel 2016 (Germania), NUA rapporto -Z-11895-1/1-2016.
