T154 Relè di controllo della temperatura per trasformatori incapsulati a secco

Descrizione

Il relè di temperatura T154 offre una protezione di alto livello contro le interferenze elettromagnetiche e una facilità d’uso che lo rendono il punto di riferimento per questa applicazione. Offre il controllo della temperatura del trasformatore trifase e una quarta opzione per la temperatura centrale o ambientale.

• I terminali posteriori sono rimovibili.
• Dispone di 3 o 4 ingressi RTD PT100 e i canali di ingresso sono protetti da disturbi elettromagnetici e sovratensioni.
• Due relè di uscita (Alarm-Trip): un relè di uscita per il controllo del ventilatore (FAN) e 1 relè per il guasto o il malfunzionamento del sensore (TROUBLE)
• Scatola autoestinguente in ABS NORYL 94VO
• Pannello in policarbonato IP65
• Conservazione dei dati: minimo 10 anni

Alimentatore universale con ingresso da 24 a 240 Vca-cc.

È possibile specificare delle opzioni:

• Sensori RTD in platino o nickel
• Impostazioni di allarme del canale
• Tropicalizzazione delle schede elettroniche
• Accoppiamento con ventilatori e allarmi.
• Protezione frontale in plastica opzionale per il dispositivo

Contattateci

Il relè di protezione termica T154 garantisce la sicurezza dei trasformatori a secco o resinati:

• Trasformatore di distribuzione standard
• Trasformatore a doppia tensione
• Trasformatore di trazione
• Trasformatori speciali a secco

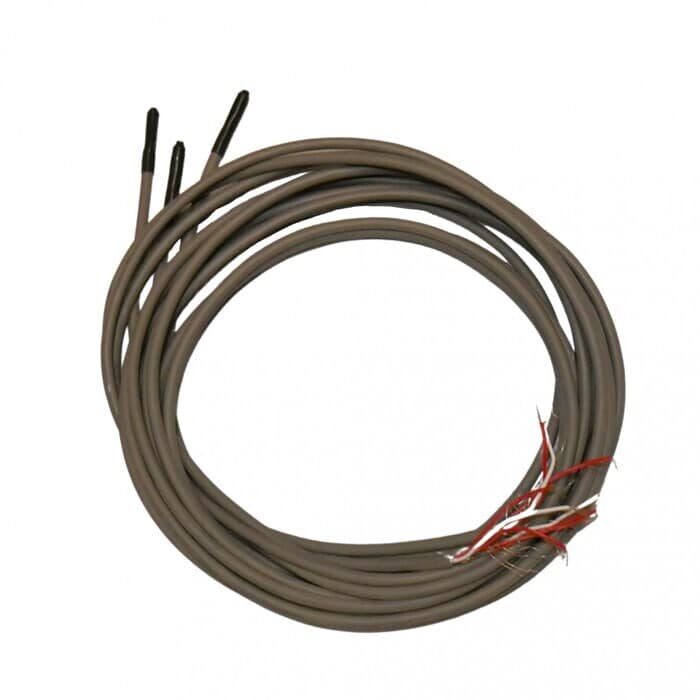

Sono disponibili diversi riferimenti di sonde PT100 per il collegamento del trasformatore al T154.

Consultare il manuale d’uso.

Il proprietario dell’apparecchiatura è responsabile e risponde di qualsiasi inosservanza delle buone pratiche d’uso e di qualsiasi mancata gestione di anomalie e difetti sul campo.

• Assemblato in conformità alle norme CE
• Approvazione C-UL-US
• Protezione contro i disturbi elettrici e magnetici: IEC-EN61000-4-4
• Rigidità dielettrica di 2500 V.C.A. per 1 minuto da relè a sensori, da relè ad alimentatore, da alimentatore a sensori
• Precisione: +/- 1% valore totale, +/- 1 cifra
• Test di vibrazione IEC 68-2-6: Ampiezza +/- mm da 2 Hz a 13,2 Hz – Accelerazione +/- 0,7 G da 13,2 Hz a 100 Hz
• Test sismico secondo IEEE 344-1.987

Relè di controllo della temperatura per trasformatore a secco in resina colata T154
Relè termico per trasformatore a secco – Monitoraggio della temperatura e protezione degli avvolgimenti



L’importanza del monitoraggio della temperatura nei trasformatori a secco in resina colata

Il monitoraggio della temperatura di un trasformatore a secco è essenziale per prevenire il surriscaldamento, proteggere gli avvolgimenti e garantire la continuità dell’alimentazione elettrica.

La temperatura degli avvolgimenti è uno dei fattori chiave che determinano la durata di servizio e l’affidabilità operativa di un trasformatore a secco in resina colata. Il controllore TECSYSTEM T154 è progettato per garantire un monitoraggio della temperatura affidabile e gestire le azioni di protezione (allarme, ventilazione, sgancio/disconnessione) al fine di limitare il surriscaldamento ed evitare arresti imprevisti.

SYNERDIS vi supporta in lingua francese, con la reattività di un partner locale con sede a Lione, al crocevia tra Giura, Alpi, Massiccio Centrale e Pirenei, operando vicino ai vostri siti e beneficiando del supporto industriale di KOLEKTOR ETRA.

Dalla progettazione alla manutenzione, restiamo al vostro fianco per trasformare l’energia in elettricità distribuita in rete in totale sicurezza.



Funzione del relè di controllo della temperatura T154

Un relè di protezione termica completo – Oltre la semplice visualizzazione

Il TECSYSTEM T154 è un relè digitale di temperatura basato su microprocessore che:

• Misura la temperatura tramite sonde RTD PT100
  • Visualizza chiaramente i valori di temperatura e lo stato dei relè
  • Attiva azioni tramite uscite relè configurabili (allarme / sgancio / comando ventilazione / guasto)

È progettato per il monitoraggio di trasformatori a secco in resina colata utilizzati in cabine MT/BT, installazioni ferroviarie e di trazione, applicazioni bi-tensione e applicazioni speciali, dove il controllo della temperatura determina direttamente la continuità operativa, la disponibilità dell’impianto e la vita utile degli avvolgimenti.



Misura della temperatura e ingressi sensori

Configurazione delle sonde di temperatura RTD PT100

Il controllore di temperatura T154 accetta 3 o 4 ingressi PT100:

• 3 canali per il monitoraggio degli avvolgimenti di trasformatori trifase
  • 1 quarto canale opzionale per la temperatura del nucleo o ambiente (in base all’architettura di monitoraggio scelta)

I canali di ingresso sono protetti contro interferenze elettromagnetiche e sovratensioni. Il relè può segnalare anomalie dei sensori per evitare decisioni basate su misurazioni errate.



Protezione termica e gestione del surriscaldamento

Logica di protezione integrata

Il controllore digitale di temperatura T154 implementa una logica di protezione progressiva configurabile in funzione del sito:

• Allarme: chiusura di un contatto dedicato al raggiungimento della soglia (informazione operatore / supervisione SCADA)
  • Controllo ventilazione: attivazione automatica della ventilazione forzata per migliorare il raffreddamento all’aumentare del carico
  • Sgancio (disconnessione): attivazione di un relè di sicurezza (disconnessione del carico / arresto processo / logica di protezione della cabina elettrica)
  • Guasto: relè dedicato in caso di anomalia del sensore o di funzionamento

Risultato: una protezione termica coerente che riduce il rischio di danneggiamento degli avvolgimenti e limita i tempi di fermo.



Esercizio, leggibilità e manutenzione

Visualizzazione e diagnostica in campo

Il TECSYSTEM T154 offre:

• Display digitale chiaro della temperatura
  • Indicatori LED di stato per una diagnostica rapida a fronte quadro

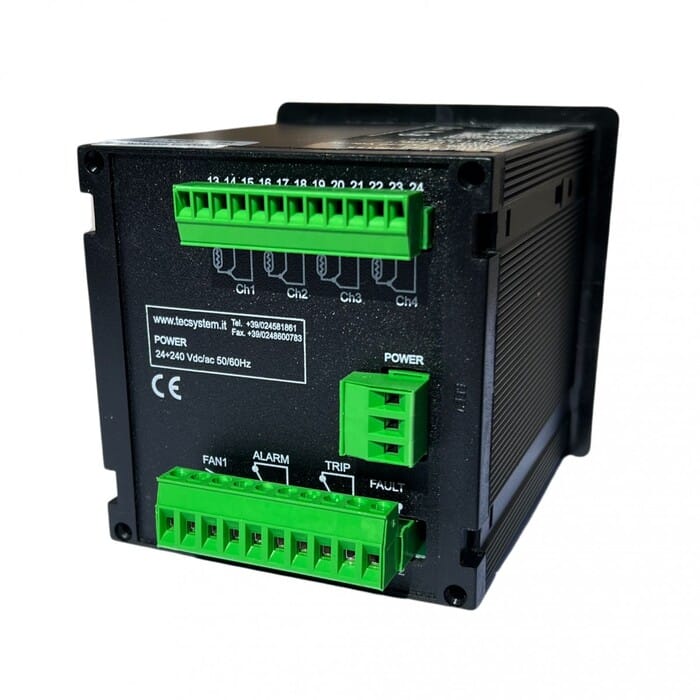

  • Morsetti posteriori estraibili per facilitare cablaggio e manutenzione

Conservazione dei parametri e continuità di configurazione

La memoria dati è garantita per un minimo di 10 anni, assicurando la conservazione dei parametri (soglie, isteresi, configurazione) in caso di arresti prolungati o interruzioni di alimentazione.



Adattamento agli ambienti industriali

Protezione meccanica e ambientale

• Pannello frontale in policarbonato IP65
  • Involucro autoestinguente in ABS NORYL 94VO

Una soluzione progettata per resistere alle condizioni tipiche di cabine elettriche e ambienti industriali (polvere, spruzzi, ambienti gravosi).

Alimentazione e compatibilità elettrica

Il relè dispone di alimentazione universale da 24 a 240 Vac/dc.



Conformità normativa, CEM e prove

Conformità regolamentari e certificazioni

• Conformità CE per apparecchiature di controllo e protezione
  • Certificazione C-UL-US disponibile per progetti internazionali e standard nordamericani

Prestazioni CEM e dielettriche

• Protezione contro disturbi elettrici e magnetici: IEC-EN 61000-4-4
  • Rigidità dielettrica: 2500 Vac / 1 minuto

Precisione di misura e prove meccaniche

• Precisione: ± 1 % fondo scala (± 1 digit)
  • Prova di vibrazione: IEC 68-2-6
  • Prova sismica: IEEE 344



Opzioni e accessori di adattamento

Sensori e sonde compatibili

Le opzioni possono includere:

• Sensori RTD in platino o nichel
  • Sonde PT100 compatibili per il collegamento tra trasformatore e T154

Opzioni di configurazione e protezione

• Impostazioni di allarme per canale
  • Tropicalizzazione delle schede elettroniche
  • Integrazione con ventilatori e sistemi di allarme
  • Protezione frontale in plastica (opzionale)



Installazione e manutenzione

La messa in servizio e la configurazione devono essere eseguite in conformità al manuale d’uso e alle buone pratiche di cablaggio (separazione dei circuiti, instradamento dei cavi, qualità dei collegamenti sensori).

La gestione dei guasti e delle anomalie rientra nelle procedure operative del sito.
