PETRO-PIPE PI620-M2-SYNBLOC Filtre à esters synthétiques pour drainage moyenne rétention

0,00

Cartouche séparateur esters synthétiques (type ENVIROTEMP 360 & MIDEL 7131), à visser, longue durée

Le PETRO-PIPE PI620-M2-SYNBLOC est une cartouche de filtration des eaux de pluie contaminées aux esters synthétiques type ENVIROTEMP 360 et MIDEL 7131, à visser, pour bacs et fosses de rétention de transformateurs de moyennes dimensions, pour des utilisations permanentes. Grâce à son système autobloquant, il piège les particules nocives et empêche ainsi toute pollution des sols. Son composant polymère oléophile et hydrophobe emprisonne définitivement les esters synthétiques.

+

Description

Description

Le PETRO-PIPE PI620M2-SYNBLOC de SANERGRID est une cartouche spécialement inventée par SPI® dans les années 1990 pour s’adapter facilement sur tous types de bacs et fosses de rétention. Il assure la filtration des eaux de drainage en continu, tout en piégeant huiles diélectriques nocives mais aussi les esters synthétiques : il empêche ainsi toute pollution des sols conformément à la norme EN 858-1 et la Loi sur l’eau, avec un taux de rejet inférieur à 5ppm. Il est également conforme au paragraphe 471 de la NF C13-200 (« Toutes les précautions doivent être prises pour que le réservoir de récupération de ne remplisse pas d’eau ou que celle-ci soit évacuée« ). Nos filtres sont très régulièrement testés en laboratoires indépendants, neufs, en condition demi-vie et après leur durée recommandée d’utilisation (cf. onglet Informations supplémentaires).



Lors d’un déversement important d’hydrocarbures, le composant réagit et forme un bouchon, empêchant tout fluide de se déverser dans l’environnement. C’est un système autobloquant, il fonctionne sans pièce mécanique, ni connexion électrique.

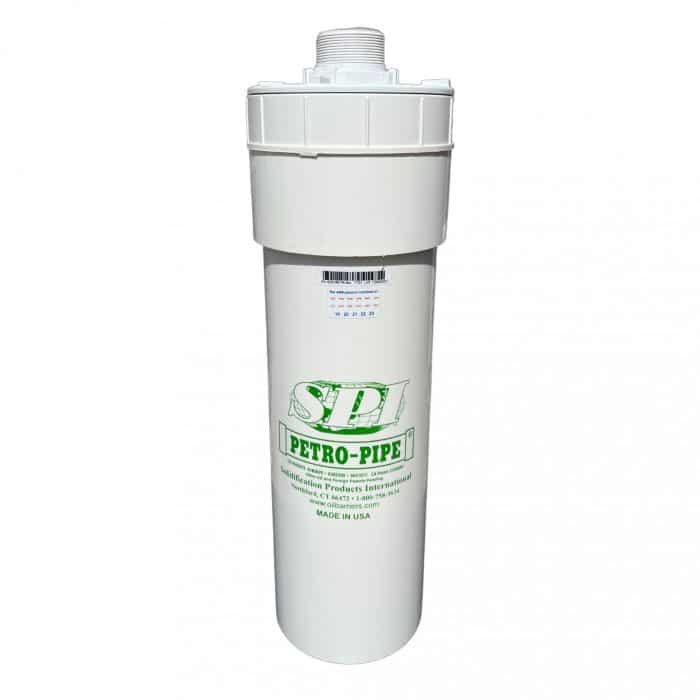

Description du PETRO PIPE® PI620-M2-SYNBLOC :

  • Conception en PVC rigide traité anti-UV : résistance et durabilité accrues.
  • Composant polymèreoléophile et hydrophobe : emprisonne définitivement les esters synthétiques. Consultez les gammes PI-616-M2 et PI-616-FR3 pour les huiles diélectriques ou esters naturels.
  • Longueur : 50 cm / Diamètre : 20 cm / Poids : 7 kg
  • Débit approximatif filtré (*) : 12 L/min / Saturation approximative (*) : 3 L / Recommandé de changer (*) : tous les 3 à 5 ans

(*) Selon les conditions d’utilisation liées à chaque site, fonction de la quantité de traces d’hydrocarbures filtrée par la cartouche, de la régularité de maintenance du bac /de la fosse / des préfiltres… conditions d’utilisations pour lesquelles SANERGRID® et SPI® ne sauraient s’engager.



Les filtres SPI sont reconnus depuis plus de 30 ans grâce à leur haute fiabilité, extrême robustesse et longévité même dans les conditions les plus difficiles : tenue aux huiles de transformateurs chaudes (>100°C), eau emulsée d’huile diélectrique, haute résistance aux ultra-violets et aux amplitudes thermiques, … SPI est certifié qualité ISO 9001 pour son processus de production et intègre une démarche d’éco-conception visant à réduire la quantité de matière et de CO2 lors de processus de fabrication.

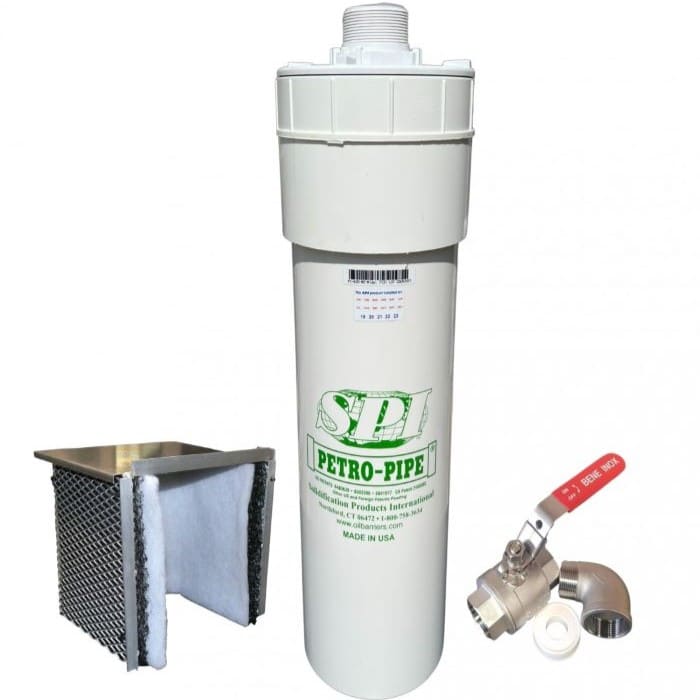

Accessoires et options

La gamme PETRO-PIPE® est la seule gamme du marché qui propose toutes les références selon l’usage et le type de polluants : hydrocarbures, esters synthétiques et naturels ou huiles, etc. Le choix du format de la cartouche dépend également du débit.

  • PETRO PIPE PI616-M2 pour huiles diélectriques et hydrocarbures type essence, diesel, jet de fuel, etc.

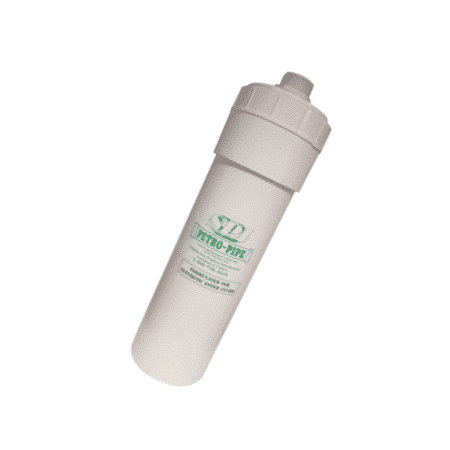

  • PETRO PIPE PI616-FR3 pour esters naturels
  • PIFH-616 pour huiles minérales avec filtres à encastrer dans le béton
  • PIF pour rechange de PIFH encastrés dans les regards en béton
  • Vannes 2 pouces et coudes 2 pouces
  • Cages de pré filtration externes : gammes PFB 810, 1012 ou 1224



Pré filtration PETRO PIPE :

La préfiltration est un élément indispensable pour limiter les risques d’encrassement de la cartouche P-PIPE dus aux poussières contenues dans l’eau. Du fait de son utilisation pour des installations permanentes et des grands volumes d’eau traités, la Gamme PETRO PIPE dispose de 2 systèmes de pré filtration :

  1. Préfiltration interne : Tous les PETRO PIPE PI-616 et PI-620 sont équipés de mousse de pré filtration internes facilement nettoyables et interchangeables : vous n’avez pas à changer de cartouches systématiquement et n’avez qu’à nettoyer les pré filtres. Vous réduisez ainsi vos volumes de déchets et éviter le renouvellement trop fréquent de vos cartouches de filtration.
  2. SPI est l’inventeur des systèmes de grilles externes de pré filtration ou PFB™ (réf. PFB-0810, PFB-1012, PFB-1224), développés dans les années 90, qui permettent de ne changer que la cartouche active sans avoir à changer tout le système : seule la cartouche filtrante est à changer lorsqu’elle est saturée, vous pouvez changer les préfiltres internes et externes. Rapides et faciles d’accès, ce système de grilles de pré filtration permet également de réduire les maintenances des préfiltres internes.

Les mousses de préfiltration internes des PFB™ sont nettoyables et rechargeables sur site.

Grâce à ces deux innovations SPI vous réduisez ainsi de plus de 50% la quantité de déchets générés à périmètre de maintenance équivalente.

Données techniques

Informations complémentaires

Poids 7 kg
Dimensions 50 × 20 cm
Matière

PVC rigide

Conditions d’utilisation

Extérieur, Intérieur

Filtration

Esters synthétiques

Utilisation et maintenance

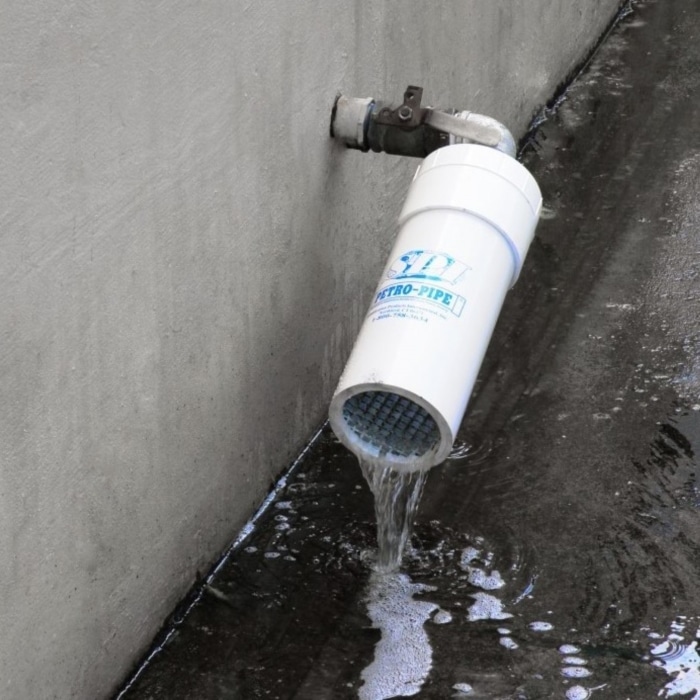

Installation du PETRO PIPE PI620-M2-SYNBLOC :

  • Le filtre se visse sur la sortie de vanne prise femelle 2’’ ou DN50 pas gaz, prévue à cet effet (à la charge du client ou à acheter avec l’équipement). L’utilisation de téflon ou de produit de scellement sur les pas de vis est conseillée afin de s’assurer d’une étanchéité complète au niveau des connexions.
  • Le filtre doit être positionné avec une légère inclinaison, comprise en 0 et 25° environ, idéalement recommandé à 25 °, dans le sens de l’écoulement afin de bénéficier du débit et du cycle de vie optimaux du PETRO PIPE.
  • Une vanne en amont est conseillée pour consigner votre volume de rétention avant maintenance du filtre de façon simple et sûre. Pour des débits plus importants un jeu de filtres en parallèle, sur une clarinette ou SKID PIPE4, 6 ou 12 peuvent être montés.
  • Une cage de préfiltration PFB-0810 ou PFB-1012 ou PFB-1224 pour PETRO-PIPE® peut être installée (en option) en amont du filtre dans la rétention afin d’enlever les impuretés de l’eau et éviter un encrassement trop rapide du filtre. La cage de préfiltration PFB se place toujours dans la rétention au niveau du point d’entrée des eaux dans le filtre.



Maintenance :

  • Les filtres SPI sont sensibles aux boues et impuretés véhiculées par l’eau, qui peuvent diminuer considérablement le débit voire bloquer le filtre. Une bonne préfiltration est donc indispensable pour protéger l’entrée des filtres : elle doit être régulièrement contrôlée.
  • Les mousses internes des PETRO PIPE et ceux de la cage de pré filtration sont à laver à l’eau claire autant de fois que le nécessite le lieu d’utilisation, la fréquence de rinçage dépendant de la quantité d’impuretés apportées dans chaque point de drainage, et donc de chaque site industriel.
  • Afin de suivre vos filtres et vos suivis de remplacement, les produits SPI disposent d’un numéro de série par lot correspondant au lot de matière active testée et validée conforme par le fabricant. Vous pouvez ainsi tracer vous aussi vos filtres et vos dates conseillées de remplacement par simple contrôle visuel.
  • En fin de vie, le filtre et le préfiltre sont à gérer dans les filières de retraitement des déchets hydrocarbures classiques sous le code [150202*].



Pour vos besoins particuliers de traçabilité et de rappel automatique de vos dates de maintenance, SANERGRID® peut vous mettre en place un suivi unitaire moyennant un contrat de maintenance avec l’un de nos partenaires nationaux.

Informations supplémentaires

Appartenant à la technologie des filtres SPI®, la gamme PETRO-PIPE® est la référence européenne des cartouches de filtration des eaux de pluie contaminées aux hydrocarbures pour les petits volumes de rétention. C’est le seul filtre du marché validé depuis plus de 30 ans par les plus grands industriels français et européens (EDF, ENEDIS, SNCF, SCHNEIDER, RTE, ABB HITACHI, SIEMENS, IBERDROLA, NATURGY, REE, EDP, ENEL, IREN, TERNA, E-ON, RWE, VATTENFALL, ELIA, ESB, SCOTTISH POWER, NATIONAL GRID, NETWORK RAIL, UK PN, BRITISH PETROLEUM, TOTAL ENERGIE, BASF, BAYER, ELES, CERN, ITER, VOLVO, DEUTSCHE BAHN, ADIF, SNCB, REPSOL, etc… liste non exhaustive).

Drainage des eaux de pluie et pollution aux hydrocarbures : grâce au système de filtre à eau anti-hydrocarbures SPI, le bac est en majeure partie du temps vide d’eau et prêt à recevoir les hydrocarbures. Conformément à la loi sur l’eau, les eaux rejetées par les bacs ne sont pas contaminées à plus de 5 ppm en hydrocarbure, suivant la norme EN 858-1 (« installations de séparations de liquides légers »).

Les filtres SPI® PETRO PIPE sont régulièrement testés en laboratoires indépendants : Rapport SANERGRID Bureau Veritas certifié COFRAC I.D. : 003606/2776443/1/1/1 en 2015 (France), Rapports des laboratoires Phoenix SPI Phoenix I.D. : AR67044 de 2002, 2004, 2005, 2009, 2018, 2022 (USA), Rapport du TÜV Nr 2432974 en 2016 (Allemagne), Rapport NUA -Z-11895-1/1-2016.
