RIS2 Relai de protection pour transformateur électrique à huile

Description

Le transformateur est un maillon essentiel dans le réseau de distribution électrique. En cas de défaillance du transformateur (surcharge importante, avarie interne…), il convient de protéger le réseau en amont et en aval de celui-ci, par des moyens de surveillance (alarme/coupure) intégrés aux relais de protection. Ils peuvent être de type : DGPT2 (relais de Détection, Gaz, Pression, Température), DMCR (Relais de Détection, Mesure & Contrôle) ou RIS2 (Relais de Sécurité Intégré).

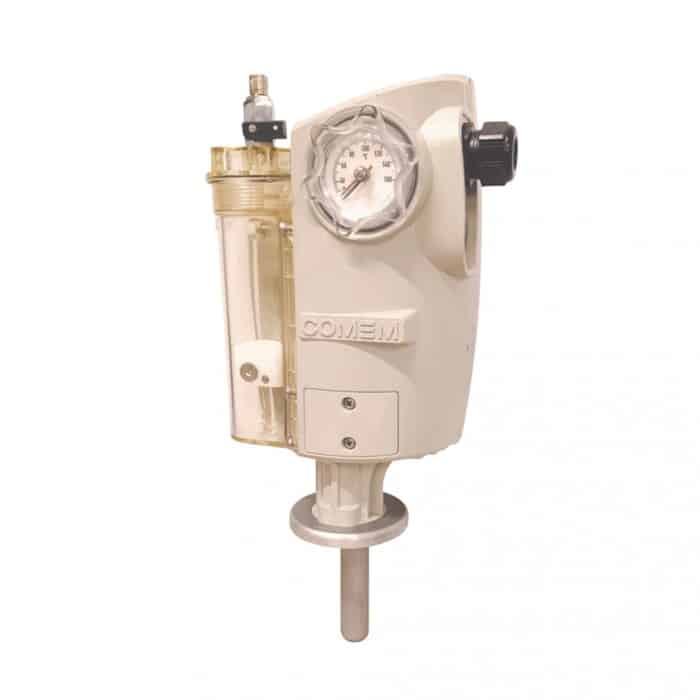

Afin de garantir le bon fonctionnement du transformateur, le détecteur de sécurité RIS2 est l’accessoire essentiel pour la protection de votre transformateur à huile. Il est composé d’un corps en plastique robuste, étanche et résistant aux climats extrêmes, avec une série d’instruments qui contrôle en permanence les conditions de fonctionnement.

Tout comme les DGPT2 ou les DMCR, le RIS2 contrôle la pression de la cuve allant de 100 à 500 mbar. Cette fonction mesure la pression interne du transformateur. Lorsqu’elle dépasse un niveau prédéfini, le circuit d’alarme est déclenché.

Grâce à son thermomètre intégré, ce relais indique la température interne de l’huile et la température maximale atteinte en cas de défaut interne et d’échauffement. Il contient deux interrupteurs thermostatiques « T2 » (ALARM) et « T1 » (ARRÊT) qui se déclenchent à une température prédéfinie.

Le détecteur visuel indique toute évolution du gaz ou la variation significative du niveau d’huile. Il est indiqué par la position du flotteur entre « MIN » et « MAX ». Au niveau de la variation importante d’huile ou de l’évolution du gaz, le flotteur s’arrête à « MIN » et ouvre/ferme le circuit d’alarme.

Afin de contrôler le gazage du transformateur à huile, un détecteur ferme/ouvre un circuit lorsque le volume de gaz maximum est atteint (max. 170 cm3), il est déclenché par de petits amorçages des ruptures d’isolant.

Le relais de protection RIS2 permet d’assurer la sécurité des transformateurs à huile :

• Transformateur hydro-électrique
• Transformateur de sous-station
• Transformateur éolien off-shore
• Transformateurs d’énergies renouvelables

Informations complémentaires

Conseils d’installation :

• Avant de l’installer, retirez le capuchon de protection de l’orifice d’écoulement de l’huile,
• Assurez-vous que la surface de roulement est lisse et plate,
• Protégez le dispositif RIS2 de toute opération de peinture ultérieure,
• Installez le RIS2 uniquement après le séchage du transformateur,
• Coupez la tension d’alimentation avant de travailler sur le relais,
• Nettoyer à l’aide d’un chiffon humide. Ne pas utiliser de solvants puissants ou de benzène,
• Ne pas retirer le flotteur de l’intérieur du relais.

Instructions pour compléter le niveau du dispositif :

Le dispositif est rempli d’huile exclusivement par le fabricant du transformateur à température ambiante. Avant de mettre le transformateur sous tension, s’assurer que le relais RIS2 est complètement rempli d’huile. Pour diverses raisons, l’huile peut être inférieure au niveau défini. Si le transformateur est chaud, en raison de la température ambiante élevée ou de son propre fonctionnement, la pression interne peut augmenter provoquant une chute visible du niveau d’huile dans la chambre du dispositif.

Se référer au manuel d’utilisation pour plus de précisions.

Le non-respect des bonnes pratiques d’utilisation et le non-traitement des anomalies et défauts de terrain sont sous la responsabilité et à la charge du propriétaire du matériel.

Chez SANERGRID, nous accompagnons les industriels au quotidien pour fiabiliser leurs installations électriques. Maintenir un parc machine en parfait état de marche exige une attention de tous les instants, et c’est précisément là qu’intervient le relais de protection pour un transformateur à huile. Véritable sentinelle de votre réseau, ce boîtier détecte la moindre anomalie à la source bien avant qu’une panne coûteuse ne survienne. Voici comment sécuriser vos équipements grâce à des solutions à la fois adaptées et pérennes.

Le rôle du RIS2 dans la protection d’un transformateur à huile

Une vigie pour vos équipements électriques

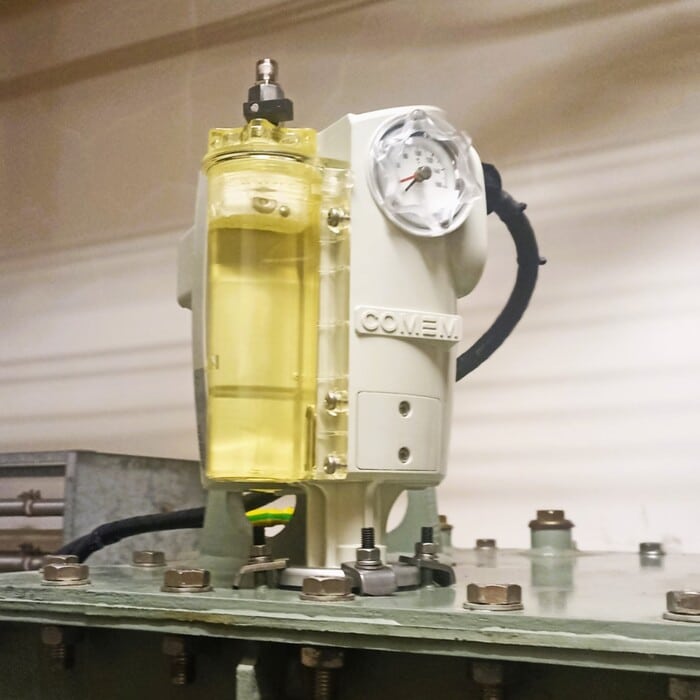

Installé directement sur le capot, le relais RIS2 centralise la surveillance des constantes vitales de votre machine. Puisque ce dispositif compact regroupe plusieurs fonctions de contrôle en un seul appareil, vous n’avez plus besoin de multiplier les capteurs externes. Concrètement, s’il détecte une dérive thermique ou une fuite, le relais déclenche immédiatement une alarme. Si la situation venait à s’aggraver, l’alimentation électrique est coupée net. C’est cette réactivité qui préserve l’intégrité de votre matériel tout en limitant drastiquement les risques d’incendie sur site.

Anticiper les pannes et limiter la casse

Lorsqu’un défaut d’isolement interne se produit, il génère des arcs électriques capables de décomposer le diélectrique liquide, ce qui entraîne la formation de gaz inflammables. Sans la présence d’un relais de sécurité pour un transformateur à huile, cette accumulation de gaz finit par provoquer la rupture de l’enveloppe métallique. Heureusement, l’appareil repère ces émissions dès les premiers stades. Ce temps précieux gagné vous permet d’intervenir sereinement, transformant ainsi une urgence absolue en une simple opération de maintenance planifiée. Au final, vous maîtrisez mieux vos coûts d’exploitation et garantissez la continuité de votre production.

Pression de cuve et niveau d’huile : les deux défauts surveillés

La gestion stricte de la pression interne

Il est tout à fait normal que la chaleur dilate le liquide isolant, un phénomène qui augmente naturellement la pression de la cuve du transformateur. En revanche, un court circuit va provoquer une hausse aussi brutale qu’anormale de cette pression. C’est là que le capteur intégré entre en jeu. Paramétré en usine avec un seuil de déclenchement précis, il réagit à la moindre variation soudaine. Dès que la force exercée sur sa membrane dépasse la limite tolérée, le contacteur s’active pour mettre la machine hors tension avant toute déformation ou explosion de l’enveloppe.

Le contrôle continu du liquide isolant

Garant de l’isolation des bobines et du refroidissement du système, le niveau d’huile du transformateur doit être surveillé de près. Une baisse inexpliquée trahit bien souvent la présence d’un joint défectueux ou d’une micro fissure. Pour anticiper ce problème, un flotteur logé dans la chambre transparente de l’appareil suit en permanence les variations du fluide. Si le liquide vient à franchir le seuil critique, le flotteur descend et déclenche un circuit d’alarme. Cette surveillance d’un transformateur à huile permet d’éviter un fonctionnement à sec qui serait fatal pour les enroulements en cuivre ou en aluminium.

RIS2 ou DGPT2 : ce qui les distingue

Les standards historiques du marché

Le terme DGPT2 apparaît très fréquemment dans les cahiers des charges. Cet acronyme, qui désigne la Détection Gaz, Pression, Température avec deux seuils, est un standard industriel devenu générique au fil du temps. C’est pourquoi de nombreux professionnels l’emploient aujourd’hui pour désigner n’importe quel bloc de protection multifonction. Tous ces appareils partagent d’ailleurs le même objectif : rassembler quatre sécurités essentielles au sein d’un boîtier unique, avec un principe de fonctionnement qui reste globalement identique d’un modèle à l’autre.

Faire le choix d’un équipement actuel

Le RIS2 incarne la génération actuelle de ces dispositifs de sécurité. Tout en reprenant l’intégralité des fonctions exigées par les normes en vigueur, il bénéficie d’une conception mécanique largement optimisée. Ses matériaux offrent une meilleure résistance aux intempéries ainsi qu’aux UV, tandis que la lisibilité de ses cadrans facilite grandement les rondes d’inspection visuelle de vos équipes. Opter pour ce modèle, c’est aussi s’assurer d’une compatibilité parfaite avec les installations existantes, vous pouvez ainsi remplacer un ancien bloc défectueux sans avoir à modifier le câblage de votre armoire de commande.

Installation sur transformateur immergé

Les étapes de mise en place sur site

Une protection d’un transformateur immergé vraiment efficace commence toujours par un montage rigoureux. L’appareil vient se visser directement sur l’orifice dédié situé au point le plus haut du couvercle, une position stratégique permettant de capturer les bulles de gaz qui remontent naturellement à la surface. Vient ensuite l’étape du raccordement, où le technicien câble les sorties vers le disjoncteur général, avant de finaliser l’opération par une purge de l’air emprisonné dans le corps du boîtier. Cette mise en service minutieuse est indispensable pour garantir le bon déclenchement futur des contacts.

Relais à huile ou relais thermique : comment savoir lequel il vous faut

Bien entendu, c’est le type de machine qui dicte la technologie à déployer. Alors que les modèles remplis de liquide isolant imposent un bloc multifonction pour gérer la pression et les gaz, un transformateur sec enrobé de résine exigera une approche bien différente. En l’absence de fluide à contrôler, la température devient le seul véritable paramètre critique. Il convient dans ce cas de s’orienter vers un relais thermique, à l’image des modèles T119 ou T154. Branchés sur les sondes PT100 placées dans les bobines, ces boîtiers électroniques se chargent de piloter intelligemment les ventilateurs de refroidissement.
