E/PLAQUE Couverture en silicone pour la protection avifaune

0,00

Plaques isolantes Midsun®, en silicone, à découper sur mesure, pour la protection avifaune HTA et moyenne tension

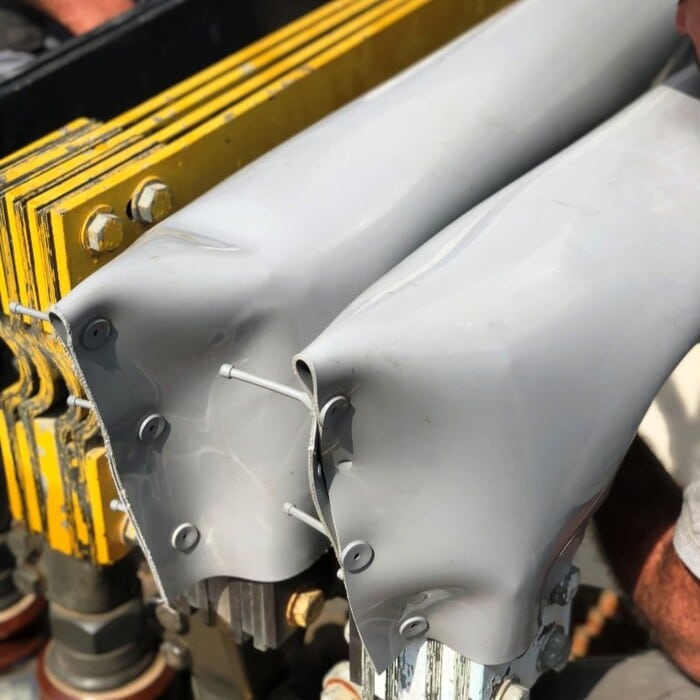

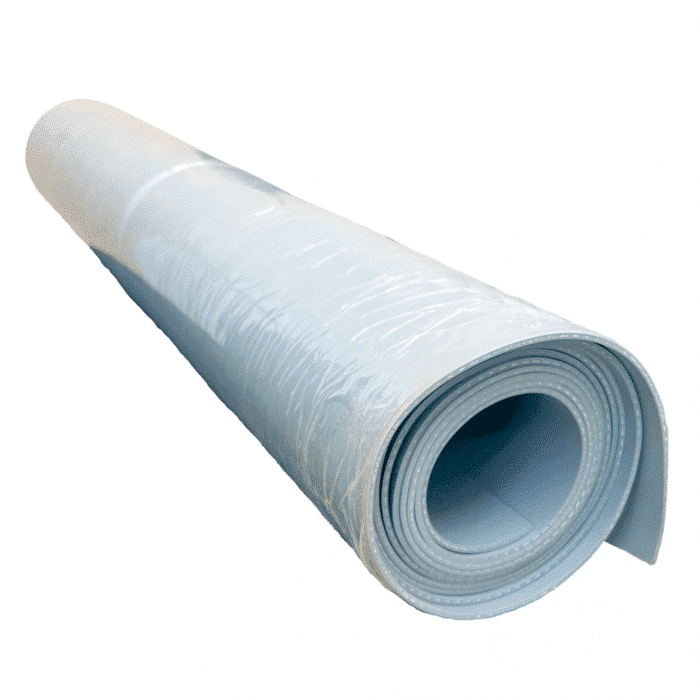

La gamme E/PLAQUE de Midsun® est constituée de nombreuses références de feuilles de silicone vulcanisées à haute température avec un renfort en tissu de polyester. Elles sont prêtes à être découpées sur mesure sur site pour fabriquer une couverture qui s’adapte à votre structure lorsque la géométrie des pièces à protéger ne permet pas d’utiliser des couvercles standards.

+

Description

Description

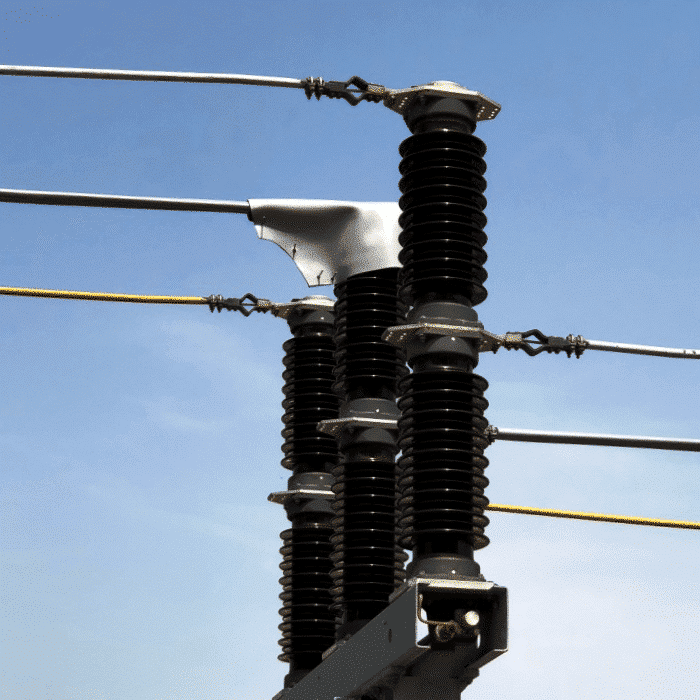

La couverture E/PLAQUE est une feuille en silicone à découper selon les contraintes de votre site pour la protection avifaune des câbles haute tension, résistant aux arcs électriques et apportant une isolation de phase à terre. Leur mise en œuvre ne nécessite ni colle ni chauffage et s’adapte à tout type de connecteur, jeu de barre ou câble jusqu’à 35 kV.



Description de la gamme E/PLAQUE AVIFAUNE de Midsun® :

  • Composé de silicone vulcanisé à haute température avec renfort en tissu de polyester
  • Couleur standard grise, autres couleurs disponibles sur demande
  • Duromètre : 65 +/- 10 shore A
  • Taux d’isolation : 35 kV en phase à terre
  • Résistance élevée aux UV, arcs, ozone, diélectrique
  • Endurance thermique élevée sur une longue durée
  • Isolation primaire pour des température de classe H (180°C)
  • Résistance à la traction : 600%



Le E/PLAQUE est proposé en différentes largeurs faciliter l’application sur toutes les tailles :

  • Longueur : 3048 mm
  • Largeur : 609.6 mm / 762.0 mm
  • Epaisseur 3.175 mm



Les produits de la gamme E/PLAQUE ont une durée de conservation de 5 ans à partir de la date de fabrication, ils doivent être stockés entre 10°C et 27°C et pour un taux d’humidité relative <75%. L’hydrophobicité naturelle du silicone et ses propriétés très élevées de résistance aux UV et aux produits chimiques contribuent à une durée de vie prévue au-delà de 20 ans.

Appliqué conformément aux recommandations du fabriquant MIDSUN, ce produit est garanti par le constructeur pendant une durée minimale de 10 ans.

Nous contacter avec les informations de votre site et exigences de votre projet.

Accessoires et options

Pour fixer les couvertures E/PLAQUE AVIFAUNE : clips

Pour faciliter le perçage des trous des couvertures isolantes E/PLAQUE : poinçonneuse manuelle ref. AVI-PLAQ-HolePince

La gamme Avifaune se décline en plusieurs références :

Les autres solutions Midsun® :

  • Peinture silicone hydrophobe auto nettoyante : gamme HVIC
  • Peinture anti-corrosion : gamme SILPROCOAT

Données techniques

Informations complémentaires

Conditions d’utilisation

Extérieur

Matière

Silicone

Utilisation et maintenance

Avant installation :

Assurez-vous que le produit Avifaune et l’appareil soient propres. Eliminez les poussières, la saleté et l’humidité sur vos mains, sinon le ruban risque de ne pas coller convenablement.

Installation :

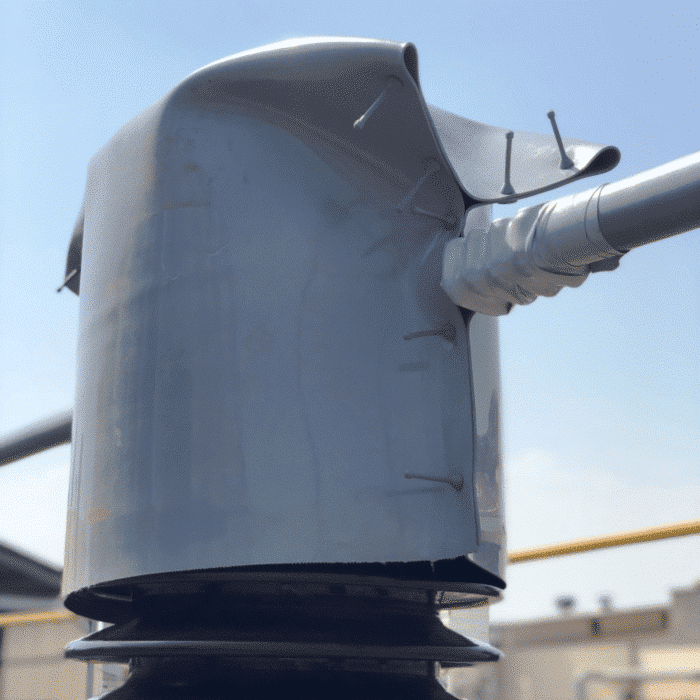

  • Placez le couvercle sur l’appareil aux dimensions souhaitées et découper aux ciseaux selon le besoin.
  • Percez des trous aux endroits de fixations des clips que vous souhaitez, fixez le couvercle en fixant les accessoires dans tous les trous du couvercle.
  • Couvrez l’appareil de sorte qu’il n’y ait aucun contact possible entre phases et terre.

Se référer au manuel d’utilisation pour plus de précisions.

Le non-respect des bonnes pratiques d’utilisation et le non-traitement des anomalies et défauts de terrain sont sous la responsabilité et à la charge du propriétaire du matériel.

Informations supplémentaires

Tests réalisés, conformément aux normes internationales en vigueur :

  • ASTM D2303 : Résistance à la décharge partielle et à l’érosion (1h à 3.5 kV)
  • ASTM G154 : Stabilité aux UV (100% à 75000h)
  • ASTM D638 : Endurance thermique (105°C en continu)
  • ASTM D149 : Résistance diélectrique (400V/mm)
  • ASTM D412 : Allongement à la rupture et résistance à la traction (300% et 600%)
  • ASTM D2240 : Duromètre (65 +/- 10 shore A)
  • ASTM D74C : Point de rupture F 90
  • ANSI C37.20 : Inflammabilité, conforme à la norme
  • ISO /R 62 : Absorption d’eau (1% max après 14 jours à 23°C)
  • ASTM D2671, procédure C : Flexibilité à basse température (pas de fissuration après 4h)
  • ASTM 2671, procédure B : Corrosion (inspection visuelle réussie après 16h)
