ETRA HYDRO Transformateur de puissance à huile

Description

Kolektor ETRA fournit des transformateurs de puissance à huile jusqu’à 500MVA et une tension jusqu’à 420 kVA.

Pour les transformateurs de puissance dit élévateurs ou step up comme pour les transformateurs de production en centrale hydraulique, nous accordons une attention particulière à la réduction du niveau sonore du transformateur, ainsi que de très faibles pertes en charge et à vide. Nous prenons également en compte le dimensionnement des conducteurs et matériaux isolants pour tenir les pics de production liés à la production des turbines hydroélectriques, et les effets d’échauffement liés notamment aux ensoleillements ou l’utilisation du transformateur en zones confinées.



De faibles niveaux de pertes en charge et à vide nécessite l’utilisation des meilleurs matériaux et d’un grand savoir-faire technologique que possède KOELKTOR ETRA^® ce qui nous permet de vous proposer le transformateur qui vous coutera le moins tout au long de son cycle de vie, qu’il soit en charge ou utilisé à vide. Les niveaux de bruit atteints pour les transformateurs sont suffisamment bas afin réduire considérablement les coûts de construction de dispositifs anti-bruit.



Pour les applications hydroélectriques nous sommes à même de vous proposer des transformateurs équipés de systèmes de refroidissement ONAN, ONAF, ODAF, OFAF, ODWF ou OFWF.

Enfin grâce à notre programme d’EDF-ISATION lancé en 2016 avec le Groupe SANERGRID^® et nos experts en transformateur de puissance SYNERDIS^®, vous bénéficiez d’un service et support technique en Français du département commercial, au bureau d’étude, en passant par la gestion de projets usine, et d’une gestion de projets chantier en France grâce à notre filiale SONEC^® (voir onglet Accessoires et options).

Grace à notre entité SONEC^®, pour vos projets hydrauliques nous sommes à même de vous proposer des prestations de service essentielles comme :

• Mesure et scan 3D de votre loge transformateur pour une conception sur mesure s’adaptant à vos contraintes

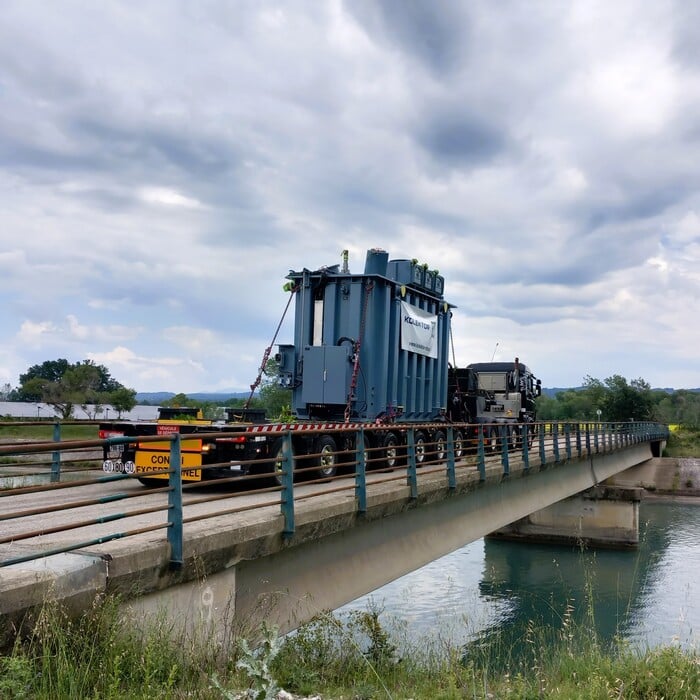

• Reconnaissance et balisage du « dernier kilomètre »

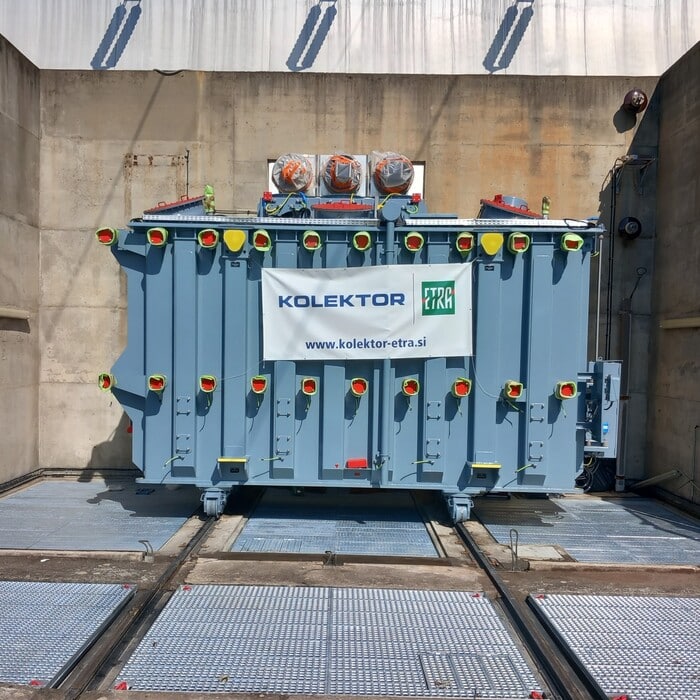

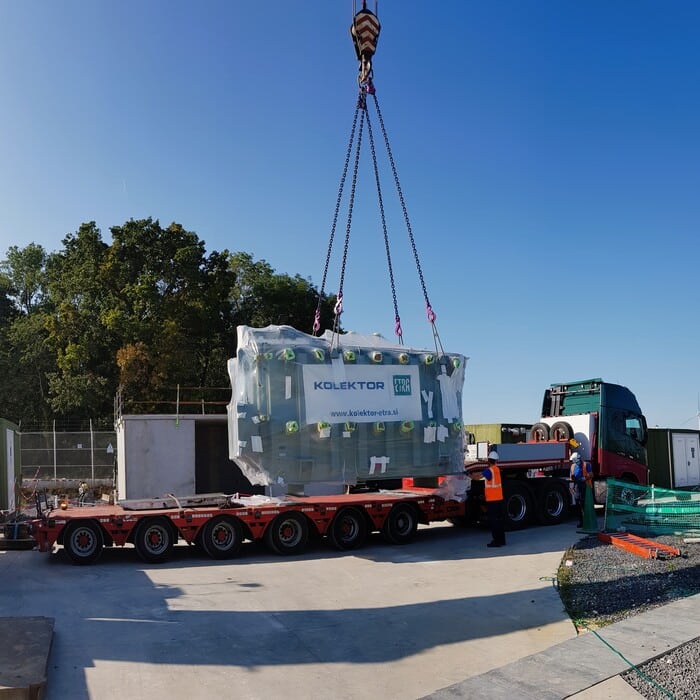

• Déchargement et mise en loge du transformateur, par camion autoporteur, tortue, ripage ou grutage
• Création d’une zone de stockage temporaire en bac souple TRFLEX-ECO ou TRFLEX-REFOR, ou en béton étanche avec skid de drainage PETRO PIPE
• Remplacement du conservateur déporté et mise en place d’une plateforme de maintenance sécurisée avec échelle à crinoline
• Enlèvement des galets pollués de la fosse de l’ancien transformateur, nettoyage, cuvelage de la fosse, pose de couvertures coupe-feu pour transformateur EXTICOV-CCF ou EXTICOV-LHD et pose de système de drainage des eaux de pluies SPI en fond de fosse de rétention
• Recharge de galva à température ambiante de vos structures métalliques et portiques hautes et moyennes tensions grâce à notre enduit galvanique unique GALVAGRID
• Protection de votre basse et moyenne tension des intrusions animales ou végétale avec les capots de protection sans plastique, sans chauffe, sans colle MIDSUN AVIFAUNE
• Pose de système anti-vibration à haut rendement SANERVIB SP

Informations complémentaires

Cadre d’application	Stations hydroélectriques
Conditions d’utilisation	Extérieur

Données génériques de conception, pouvant varier selon les besoins de chaque conception :



Trois classes de qualité de tôles magnétiques sont utilisées :

• Tôles magnétiques conventionnelles orientées de la classe C.G.O.
• Tôles d’acier à haute orientation magnétique HI-B
• Tôles magnétiques traitées au laser



Le noyau magnétique, à 2, 3 ou 5 branches, est empilé par chevauchement des tôles d’acier individuelles. Les laminations du noyau sont solidement maintenues au moyen de bandes de polyglass thermorétractables et de dispositifs de serrage en acier antimagnétique. L’empiècement inférieur et les membres sont recouverts de vernis-colle. Les oscillations et les vibrations causées par les forces de magnétostriction sont ainsi réduites au minimum.



Le cadre formé par l’étrier et les branches se fixent autour du noyau magnétique et permet de transporter le transformateur en toute sécurité avec une résistance adéquate aux forces électromagnétiques de court-circuit.



Les enroulements sont réalisés en cuivre électrolytique de grande pureté, signé Cu-ETP. Les enroulements à une ou plusieurs couches sont utilisés pour des courants de phase allant jusqu’à 1000 A et des tensions nominales jusqu’à 72,5 kV. Pour les classes de tension supérieures et les plus élevées les enroulements à disque sont utilisés : hélicoïdal, disques continus ou entrelacés.



La conductivité électrique spécifique est de 58 Sm/mm2.



La limite d’élasticité conventionnelle (R_P0,2) des conducteurs est de de 90 à 160 N/mm2.



Trois classes thermiques d’isolation sont utilisées sont utilisées :

• Isolation en émail (PVA), classe thermique E (120°C), conforme à la norme IEC 60317-0-2
• Isolation en papier 5A2-1M3, classe thermique A (105°C), conforme à la norme IEC 554-3-5.
• Isolation en papier améliorée thermiquement 5B1-2M3, classe thermique E (120°C), conforme à la norme IEC 554-3-5.



Les transformateurs sont équipés d’un système de refroidissement qui peut dissiper efficacement la chaleur qui se dégage pendant le fonctionnement. Le système de refroidissement est conçu et testé pour un fonctionnement permanent avec une capacité déclarée dans les limites des températures spécifiées. S’il n’y a pas d’exigences de surcharge, le système de refroidissement est conçu conformément à la norme à la norme CEI 60076-7. Il comprend des radiateurs, divers types de refroidisseurs d’huile ou d’échangeurs de chaleur.

Ils peuvent être séparés du réservoir et divisés en plusieurs batteries ou refroidisseurs, ce qui permet un montage ou un démontage rapide des installations.

Le système de refroidissement peut être séparé du réservoir et situé dans des installations séparées offrant une meilleure dissipation de la chaleur. Dans ce cas le système est équipé de pompes pour une circulation plus rapide de l’huile. Seuls les types OF et OD peuvent être utilisés.



Dans nos archives, nous conservons plus de 4000 modèles différents. La plupart d’entre eux sont actuellement utilisés dans le cadre de nos activités de service et constituent une source unique de tradition, d’innovation, d’expérience et d’excellence.



Grâce à son équipe de collaborateurs hautement expérimentés et formés Kolektor ETRA peut effectuer tous les types de tests de routine et spéciaux, requis par les normes internationales de l’industrie, parmi lesquelles CEI, EN ou ANSI.

• CEI 60076: Recommandations sur l’échauffement, les niveaux d’isolement et essais diélectriques, la tenue au court-circuit et un guide d‘application
• CEI 60354: Guide de charge pour transformateurs de puissance immergés dans l’huile
• NF C13-200: Règles relatives à la conception et la mise en œuvre des installations électriques dont les tensions nominales sont supérieures à 1 kV et inférieures ou égales à 245 kV en courant alternatif et de fréquences préférentielles de 50 Hz et de 60 Hz.



Chaque noyau, bobinage, réservoir et d’autres pièces sont soumis à l’inspection inspection mécanique et électrique avant le montage. Au cours de la procédure de de montage, les opérations suivantes sont effectuées :

• Mesure d’interphase du rapport de tension
• Mesure de la résistance d’isolation
• Mesure de la perte de court-circuit avant le processus de séchage
• Surveillance du processus de séchage et de l’huile du transformateur

Nous sommes qualifiés et à même de vous accompagner dans vos projets grâce à notre activité de service SONEC^® pour les travaux de réparation, les reconstructions et les différents remaniements des transformateurs, de leurs éléments constitutifs et de leurs équipements.

Nous contacter avec les informations de votre site et exigences de votre projet.

À quoi sert le transformateur ETRA HYDRO dans une centrale hydroélectrique ?

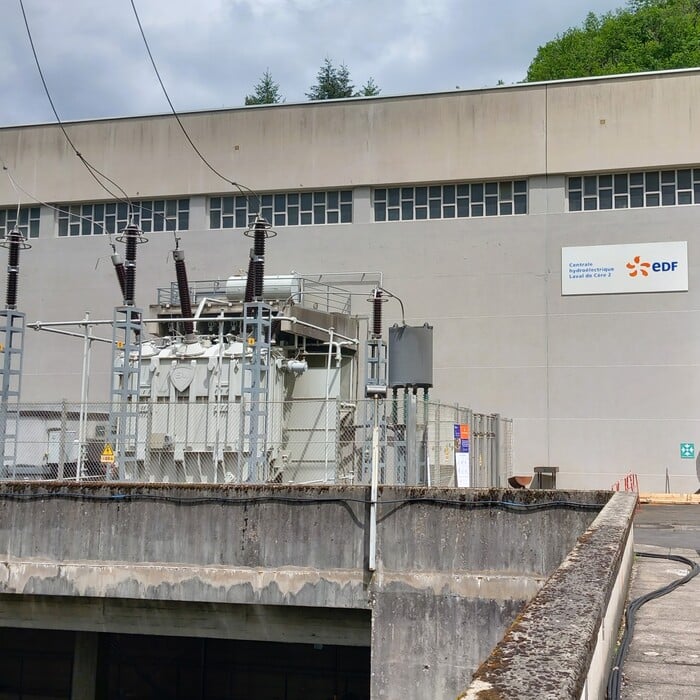

Le transformateur ETRA HYDRO est conçu pour assurer la montée en tension à la sortie des alternateurs des ouvrages hydrauliques, entre la salle des machines et le poste d’évacuation d’énergie. Il adapte la tension produite par le groupe turbo‑alternateur aux niveaux requis par le réseau de transport haute tension, avec une marge de sécurité confortable, une excellente stabilité électrique et une grande fiabilité dans le temps.

Pensé dès l’origine pour les contraintes spécifiques des centrales hydroélectriques, l’ETRA HYDRO conjugue performance électrique, robustesse mécanique, maîtrise acoustique et souplesse d’intégration, aussi bien pour des projets neufs que pour des remplacements à l’identique.

Distribué par SYNERDIS®, entité commerciale du Groupe SANERGRID®, ce produit bénéficie d’un support technique en français et d’un accompagnement complet jusqu’à la mise en service, assuré par les équipes SONEC – KESF (KOLEKTOR ETRA Service France).



Pourquoi choisir un transformateur de puissance ETRA HYDRO pour un projet hydraulique ?

Peut‑il s’adapter à des puissances et tensions élevées ?

Oui. Les transformateurs de la gamme ETRA HYDRO couvrent une plage étendue de configurations, avec des puissances courantes de 10 à 500 MVA et des tensions de sortie pouvant atteindre 420 kV, selon les schémas de raccordement.

Ils sont disponibles :  avec un ou deux enroulements HT, avec ou sans tertiaire auxiliaire, selon différents schémas de couplage (YNd11, YNyn0, Dyn, etc.).

Ils peuvent être équipés de régleurs en charge de type OLTC, de réhausses pour bornes HTB, de poumons Josse, de connectiques au SF6, de conservateurs déportés…

Cette flexibilité permet d’équiper aussi bien des centrales neuves que des opérations de remplacement, sans modification lourde des interfaces existantes, tout en optimisant les pertes et l’empreinte au sol.



Est‑il conçu pour supporter les contraintes spécifiques des groupes hydrauliques ?

Oui. Les enroulements sont dimensionnés pour résister : aux transitoires de démarrage, aux variations rapides de charge, aux contraintes thermiques propres aux alternateurs hydrauliques.

Les bobinages utilisent du cuivre Cu‑ETP de haute conductivité, mis en œuvre en conducteurs transposés continus (CTC) ou en foils selon les niveaux de tension. Cette conception permet de : limiter l’échauffement, maîtriser l’effet pelliculaire, améliorer la tenue au court‑circuit.

Le calage axial et radial, la compression des colonnes et les dispositifs anti‑flambage assurent une résistance mécanique conforme aux normes les plus exigeantes.



Quels bénéfices en matière de pertes et de niveau sonore ?

Comment l’ETRA HYDRO réduit‑il les pertes électriques ?

Le circuit magnétique est constitué de tôles magnétiques à grains orientés à très faibles pertes, assemblées avec des joints à recouvrement. Cette conception permet : une réduction significative des pertes à vide, une amélioration du rendement global sur toute la durée de vie.

Sur demande, une optimisation fine des pertes peut être réalisée afin d’adapter le transformateur au profil d’exploitation : fonctionnement en base, modulation de charge ou variations saisonnières.

Résultat : coût global de possession réduit, échauffements maîtrisés et durée de vie accrue de l’huile et des isolants.



Comment le niveau sonore est‑il maîtrisé ?

Les centrales hydroélectriques étant souvent implantées à proximité de zones habitées ou d’espaces naturels sensibles, l’ETRA HYDRO intègre dès la phase d’étude des exigences de faible niveau sonore.

Le noyau magnétique optimisé limite les vibrations électromagnétiques, tandis que le serrage du circuit et l’optimisation des flux de dispersion réduisent les émissions acoustiques. Les systèmes de refroidissement sont sélectionnés pour conjuguer performance thermique et réduction du bruit, avec des options de silencieux ou de capotage lorsque des seuils réglementaires stricts sont imposés.



Quels modes de refroidissement sont disponibles ?

Le choix du refroidissement conditionne la compacité, le niveau sonore et la capacité de surcharge du transformateur. L’ETRA HYDRO est disponible en :

• ONAN : convection naturelle,
• ONAF : ventilateurs additionnels,
• OFAF : pompes d’huile et ventilateurs,
• OFWF : pompes d’huile et échangeurs eau/huile.

Dans les bâtiments de centrales, les solutions OFAF et OFWF permettent de contenir l’échauffement tout en maîtrisant l’acoustique, grâce à des échangeurs déportés et à la variation de vitesse des organes tournants.

Les pompes et ventilateurs peuvent être redondés et pilotés par consigne thermique. Des capteurs de débit et de pression facilitent le diagnostic et la maintenance préventive, tout en augmentant la marge d’exploitation lors des pointes de charge.



Quelle fiabilité et quelles options de protection ?

L’ETRA HYDRO est conforme aux normes IEC 60076 et peut intégrer l’ensemble des protections et accessoires requis pour une exploitation sécurisée :

• relais Buchholz,
• soupape de surpression,
• capteurs de température d’huile et d’enroulements (OTI / WTI),
• indicateur de niveau d’huile,
• dessiccateur d’air,
• protections et supervision du commutateur en charge (OLTC – IEC 60214).

Les traversées HT sont dimensionnées selon les niveaux de tenue à l’onde de choc et à la fréquence industrielle requis pour la tension nominale, avec des solutions adaptées à chaque configuration de site.



Quels essais garantissent la conformité et la qualité de l’ETRA HYDRO ?

Chaque transformateur subit en usine la série complète d’essais de routine définie par la norme IEC/CEI 60076 : mesure des pertes, rapports de transformation, résistance d’isolement, essais diélectriques, mesure du niveau sonore et vérification des accessoires.

Des essais de type et spéciaux peuvent être réalisés selon votre cahier des charges : tenue au court‑circuit (IEC 60076‑5), endurance thermique, mesures SFRA, essais d’impulsions foudre et de manœuvre, essais de décharge partielle ou contrôles d’étanchéité à l’hélium pour certaines configurations.

Pour les projets internationaux ou multi‑référentiels, des protocoles conformes aux normes EN et ANSI sont disponibles.

Enfin, depuis plus de 10 ans sur le marché français de l’hydroélectrique, les transformateurs de la gamme KOLEKTOR ETRA HYDRO ont été installés pour les grands donneurs d’ordre français (CNR, EDF Hydro, Hydrostadium…). Sur les niveaux de tension 63 kV, 90 kV et 225 kV, avec plus de 30 pièces à l’heure actuelle en production, testées dans nos usines.



L’atout du KOLEKTOR ETRA HYDRO : une expertise éprouvée

KOLEKTOR ETRA dispose d’une base de conceptions particulièrement vaste, avec plus de 4 000 modèles de transformateurs archivés, issus de plusieurs décennies de projets réalisés sur des réseaux européens et internationaux.

Cette bibliothèque technique permet d’accélérer la définition de votre transformateur à partir de modèles proches en puissance, tension, schéma de couplage et conditions d’installation, tout en conservant une approche de conception entièrement adaptée aux besoins réels du projet.

Vous bénéficiez ainsi d’un dimensionnement plus rapide, plus robuste et parfaitement adapté aux contraintes spécifiques de votre centrale hydroélectrique.



Pourquoi contacter SYNERDIS et sa gamme KOLEKTOR ETRA HYDRO pour votre transformateur à huile ?

Un interlocuteur unique, du projet à l’exploitation

SYNERDIS, entité commerciale du Groupe SANERGRID, coordonne l’ensemble de votre projet : étude technique, interface avec l’usine KOLEKTOR ETRA, suivi de projet, traduction en français, gestion de la logistique et des interfaces, transport, mise en loge, mise en service et suivi d’exploitation par nos équipes slovènes, sous la supervision de SONEC KESF ou directement par nos équipes France KESF.

Vous bénéficiez d’un support technique en français, proche de vos équipes terrain, combiné à la solidité industrielle d’un fabricant européen de premier plan.

Maintien du standard usine lors de la réalisation de vos chantiers.



Une approche qui réduit les risques et sécurise les délais

SYNERDIS intervient en amont sur les contraintes de génie civil, de manutention et de raccordement : largeur de voie, accès site, altitude, climat, conditions de transport et de livraison.

Note ingénierie de gestion des risques environnementaux
SANERGRID peut également vous accompagner pour la remise en conformité de vos fosses de rétention de transformateurs : évacuation et dépollution des galets, réfection et étanchéité de la fosse, pose de systèmes coupe-feu EXTICOV, création de systèmes d’évacuation des eaux de pluie SPI et PETROPIPE, création de fosses déportées DEPOSIT, régavanisation de vos anciens portiques et tours HT en acier galvanisé présentant de la corrosion grâce à GALVAGRID…

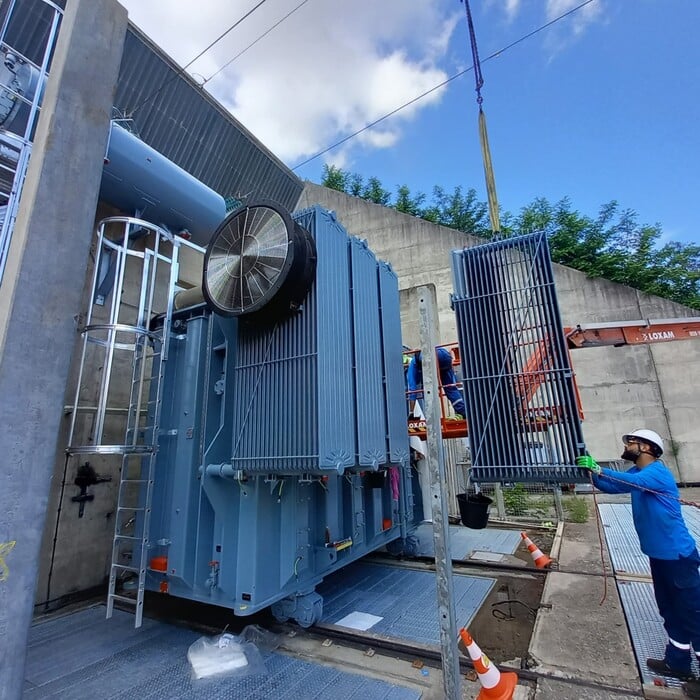

La mise en loge comprend le montage des radiateurs et traversées, le traitement sous vide, l’appoint d’huile et les essais de réception sur site avant couplage. Cette approche clé en main sécurise le planning et limite les imprévus.



Des services et un accompagnement sur le long terme

Avec SONEC, société de services du Groupe SANERGRID, vous disposez d’un accompagnement durable : maintenance, fourniture de pièces, interventions terrain, rénovation et modernisation (OLTC, traversées, monitoring, systèmes de refroidissement).

En complément, la plateforme TECHNIKELEC facilite l’achat et la réservation en ligne de pièces et accessoires tout au long de la vie de l’installation, avec des stocks disponibles pour répondre rapidement aux situations d’urgence.



Contactez SYNERDIS pour vos projets de transformateurs ETRA HYDRO

Vous préparez l’achat ou le remplacement d’un transformateur pour une centrale hydroélectrique ? Un transformateur ETRA HYDRO se définit efficacement à partir de quelques données clés : puissance visée, tensions côté alternateur et côté réseau, impédance, schéma de couplage, mode de refroidissement souhaité, ambiance et altitude, niveau sonore cible, accessoires requis et contraintes de transport ou de mise en loge.

Même avec des informations partielles, nos équipes complètent avec vous les éléments manquants et proposent une configuration adaptée à votre installation.

SYNERDIS vous répond en français, avec la réactivité d’un partenaire proche, basé à Lyon, au carrefour du Jura, des Alpes, du Massif central et des Pyrénées, au plus près de vos opérations, et bénéficiant de l’appui industriel de KOLEKTOR ETRA.
De la conception à la maintenance, nous restons à vos côtés pour transformer l’énergie de l’eau en électricité acheminée vers le réseau en toute sécurité.
